Z-Profile Spundwände hat ein großes Widerstandsmoment (W = 1200 ~ 5015cm3 / m) und eignet sich für große, mittlere und kleine Projekte, die relativ große Masse (Wasser) Druck zu tragen. Basierend auf den Eigenschaften der Stahlspundwand, zwei Stücke werden in der Regel in einer Gruppe zum Antrieb kombiniert. Obwohl seine Konstruktion Verfahren etwas länger und Schwierigkeitsgrad höher ist, ist die Gesamtkonstruktion höheren Wirkungsgrad, da die Gruppe von zwei Stücken von Pfählen besteht, kann eine Breite von 1160 ~ 1400 mm haben, fast 2 ~ 3-mal der Breite des einzigen Stück U-Profil stahl Spundwand; damit Spundwand Katalog sind weit verbreitet für viele Dock-Projekte in China, die eine Voraussetzung für die landgestützte Gebiet hat eingesetzt. Normalerweise ist die Bauweise "Haufen Pitching durch Vibration und dann pile durch Hämmern sinkenden"
Der wesentlichste mechanische Eigenschaft Spundwand ist die Kontinuität der Bahn und die symmetrische Verteilung der Verriegelungen an bestimmten Positionen an beiden Seiten der neutralen Achse, sowohl positive Wirkung auf Widerstandsmoment von kaltgewalzten Stahlbohle.
Z-Profil-Spundwand hat die folgenden Vorteile:
1) Flexibles Design und die daraus resultierenden relativ hohen Widerstandsmoment und Massenverhältnis;
2) Erhöhen Sie im Moment Trägheit der Abschnitt, die Verbesserung der Biegesteifigkeit des Gesamtspundwand und effektive Reduktion der Verschiebung Verformung;
3) Die Verwendung von hochfestem Stahl beträchtlich verbessert die Biegefestigkeit der Spundwand;
4) Die Zunahme der Querschnittsbreite bewirkt die Reduzierung der Verriegelungen der Spundwand, die die Wasserdichtleistung Spundwand unmittelbar verbessert.
Abschnitt | Größe | Masse | Per metre of wall | Beschichtungsbereich | ||||||
Dicke | Systembreite Einzel | Höhe | Einzelbohle | Mauer | Modul von Abschnitt | Trägheitsmoment | Querschnittsfläche | Einzelbohle | Doppelstapel | |

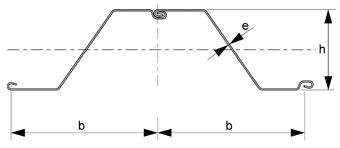

e | b | h | ||||||||
mm | mm | mm | kg/m | kg/m2 | cm3 | cm4 | cm2 | m2/m | m2/m | |
PAZ 43 50 | 5.0 | 770 | 213 | 38.2 | 49.6 | 448 | 4 770 | 63.2 | 0.91 | 1.77 |
PAZ 43 60 | 6.0 | 770 | 214 | 45.8 | 59.4 | 534 | 5 720 | 75.7 | 0.91 | 1.77 |
PAZ 43 70 | 7.0 | 770 | 215 | 53.3 | 69.2 | 619 | 6 660 | 88.2 | 0.91 | 1.77 |
PAZ 44 50 | 5.0 | 725 | 269 | 37.7 | 52.0 | 612 | 8 240 | 66.2 | 0.91 | 1.77 |
PAZ 44 60 | 6.0 | 725 | 270 | 45.1 | 62.2 | 730 | 9 890 | 79.3 | 0.91 | 1.77 |
PAZ 44 70 | 7.0 | 725 | 271 | 52.4 | 72.3 | 846 | 11 535 | 92.1 | 0.91 | 1.77 |
PAZ 45 50 | 5.0 | 676 | 312 | 37.7 | 55.8 | 772 | 12 065 | 71.0 | 0.91 | 1.77 |
PAZ 45 60 | 6.0 | 676 | 313 | 45.1 | 66.7 | 922 | 14 444 | 85.0 | 0.91 | 1.77 |
PAZ 45 70 | 7.0 | 676 | 314 | 52.4 | 77.5 | 1 069 | 16 815 | 98.8 | 0.91 | 1.77 |
PAZ 46 50 | 5.0 | 621 | 347 | 37.7 | 60.7 | 940 | 16 318 | 77.3 | 0.91 | 1.77 |
PAZ 46 60 | 6.0 | 621 | 348 | 45.1 | 72.6 | 1 122 | 19 544 | 92.5 | 0.91 | 1.77 |
PAZ 46 70 | 7.0 | 621 | 349 | 52.4 | 84.4 | 1 302 | 22 756 | 107.5 | 0.91 | 1.77 |
PAZ 53 60 | 6.0 | 857 | 300 | 54.3 | 63.3 | 766 | 11 502 | 80.7 | 1.04 | 2.05 |
PAZ 53 70 | 7.0 | 857 | 301 | 63.2 | 73.7 | 888 | 13 376 | 93.9 | 1.04 | 2.05 |
PAZ 53 80 | 8.0 | 857 | 302 | 72.1 | 84.0 | 1009 | 15 249 | 107.1 | 1.04 | 2.05 |
PAZ 53 90 | 9.0 | 857 | 303 | 81.0 | 94.4 | 1131 | 17 123 | 120.3 | 1.04 | 2.05 |
PAZ 54 60 | 6.0 | 807 | 351 | 53.9 | 66.8 | 968 | 16 989 | 85.1 | 1.04 | 2.05 |
PAZ 54 70 | 7.0 | 807 | 352 | 62.6 | 77.6 | 1123 | 19 774 | 98.9 | 1.04 | 2.05 |
PAZ 54 80 | 8.0 | 807 | 353 | 71.4 | 88.4 | 1277 | 22 546 | 112.7 | 1.04 | 2.05 |
PAZ 54 90 | 9.0 | 807 | 354 | 80.2 | 99.3 | 1431 | 25 318 | 126.5 | 1.04 | 2.05 |
PAZ 54 100 | 10.0 | 808 | 355 | 89.2 | 110.3 | 1570 | 27 850 | 140.5 | 1.04 | 2.05 |
PAZ 55 60 | 6.0 | 743 | 407 | 53.9 | 72.5 | 1233 | 25 074 | 92.4 | 1.04 | 2.05 |
PAZ 55 70 | 7.0 | 743 | 408 | 62.6 | 84.3 | 1432 | 29 179 | 107.4 | 1.04 | 2.05 |
PAZ 55 80 | 8.0 | 744 | 409 | 71.4 | 96.0 | 1628 | 33 263 | 122.3 | 1.04 | 2.05 |
PAZ 55 90 | 9.0 | 744 | 410 | 80.2 | 107.8 | 1825 | 37 387 | 137.3 | 1.04 | 2.05 |
PAZ 55 100 | 10.0 | 745 | 411 | 89.2 | 119.8 | 2000 | 41 060 | 152.6 | 1.04 | 2.05 |
PAZ 56 60 | 6.0 | 671 | 451 | 53.9 | 80.3 | 1525 | 34 340 | 102.3 | 1.04 | 2.05 |
PAZ 56 70 | 7.0 | 671 | 452 | 62.6 | 93.3 | 1770 | 39 954 | 118.9 | 1.04 | 2.05 |
PAZ 56 80 | 8.0 | 672 | 453 | 71.4 | 106.3 | 2013 | 45 537 | 135.4 | 1.04 | 2.05 |
PAZ 56 90 | 9.0 | 672 | 454 | 80.2 | 119.3 | 2259 | 51 180 | 151.9 | 1.04 | 2.05 |
PAZ 56 100 | 10.0 | 673 | 455 | 89.2 | 132.5 | 2470 | 56 200 | 168.8 | 1.04 | 2.05 |
