U-Profile Spundwand, Spundwand, kaltgewalzte Spundwand

/ Produkte / U-Profile Spundwand

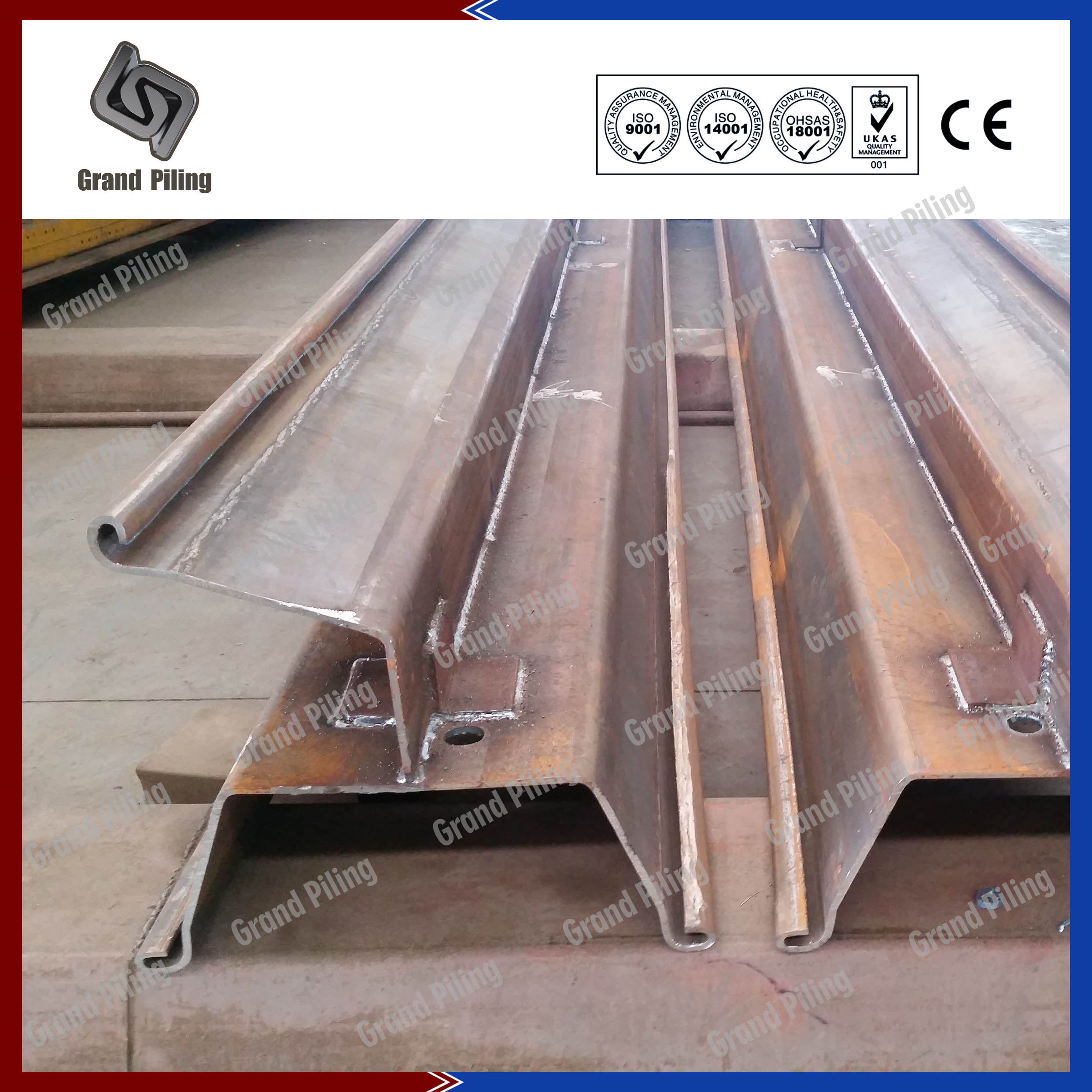

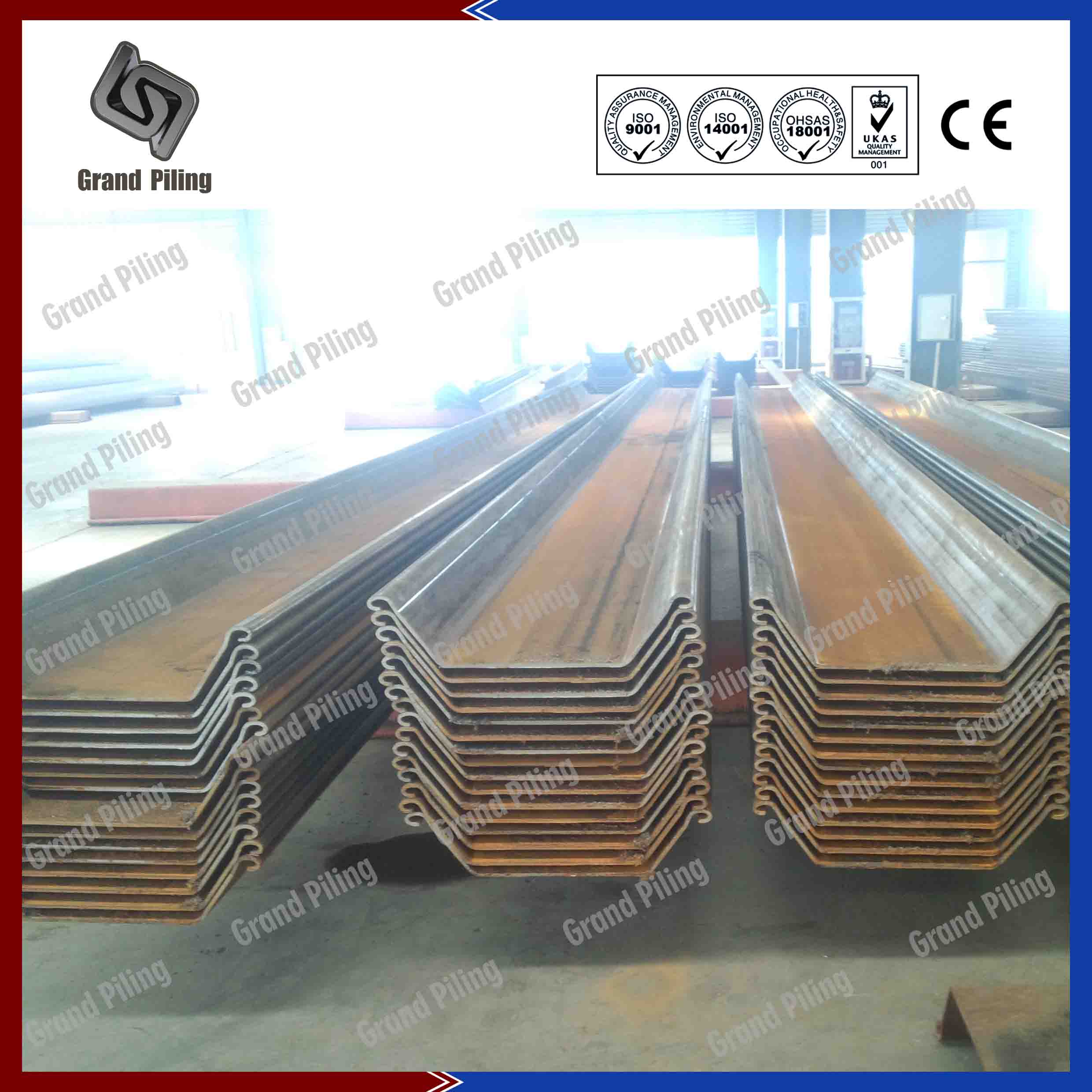

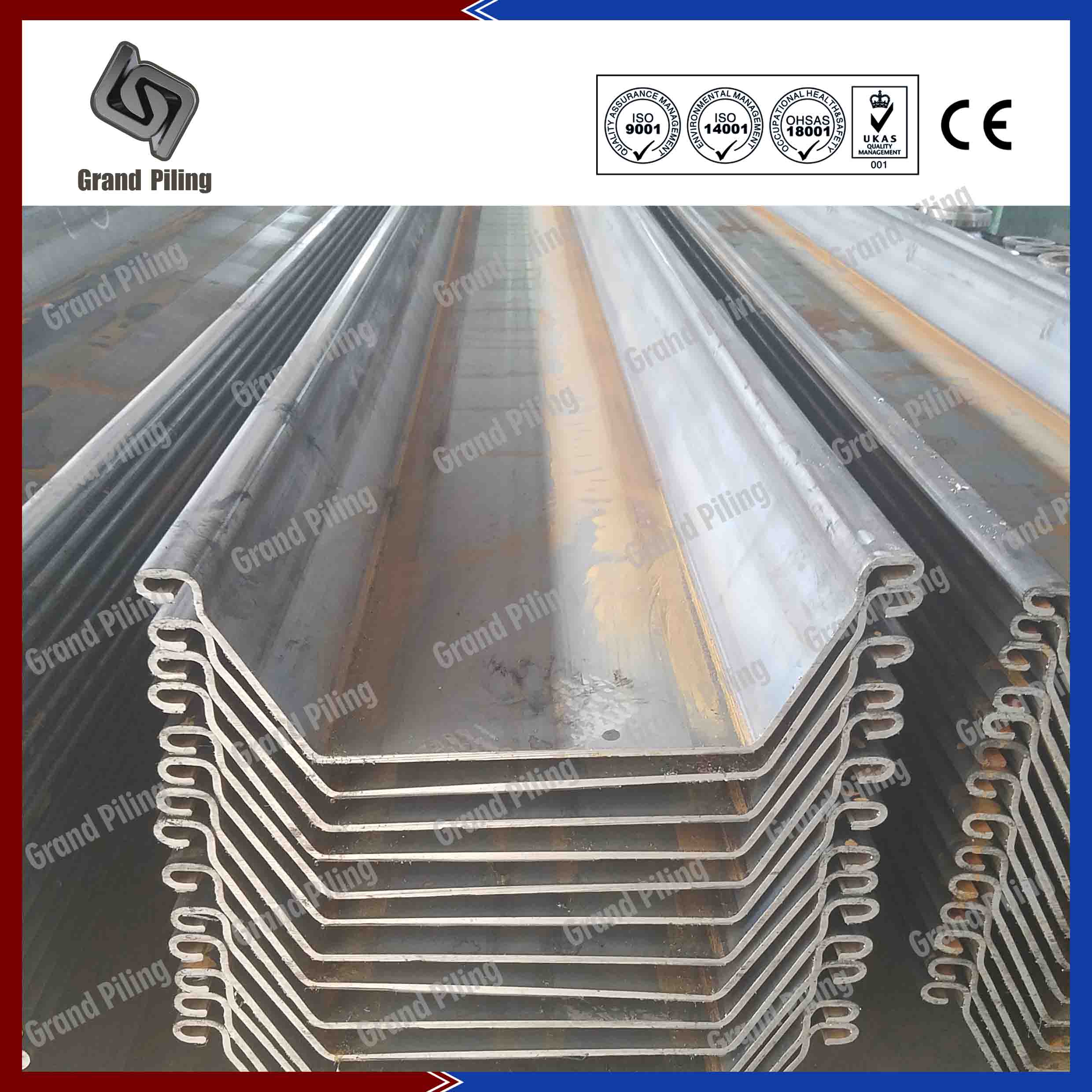

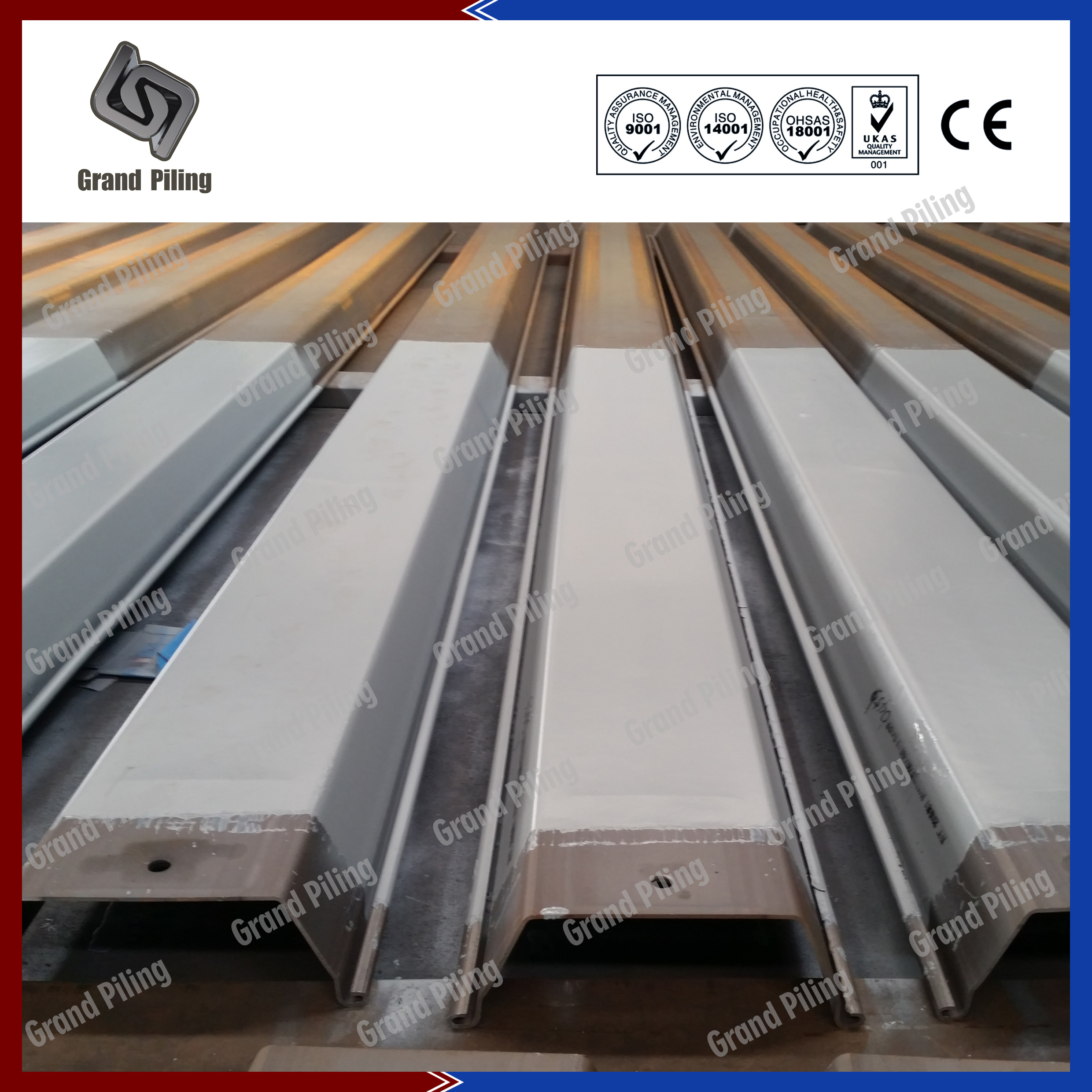

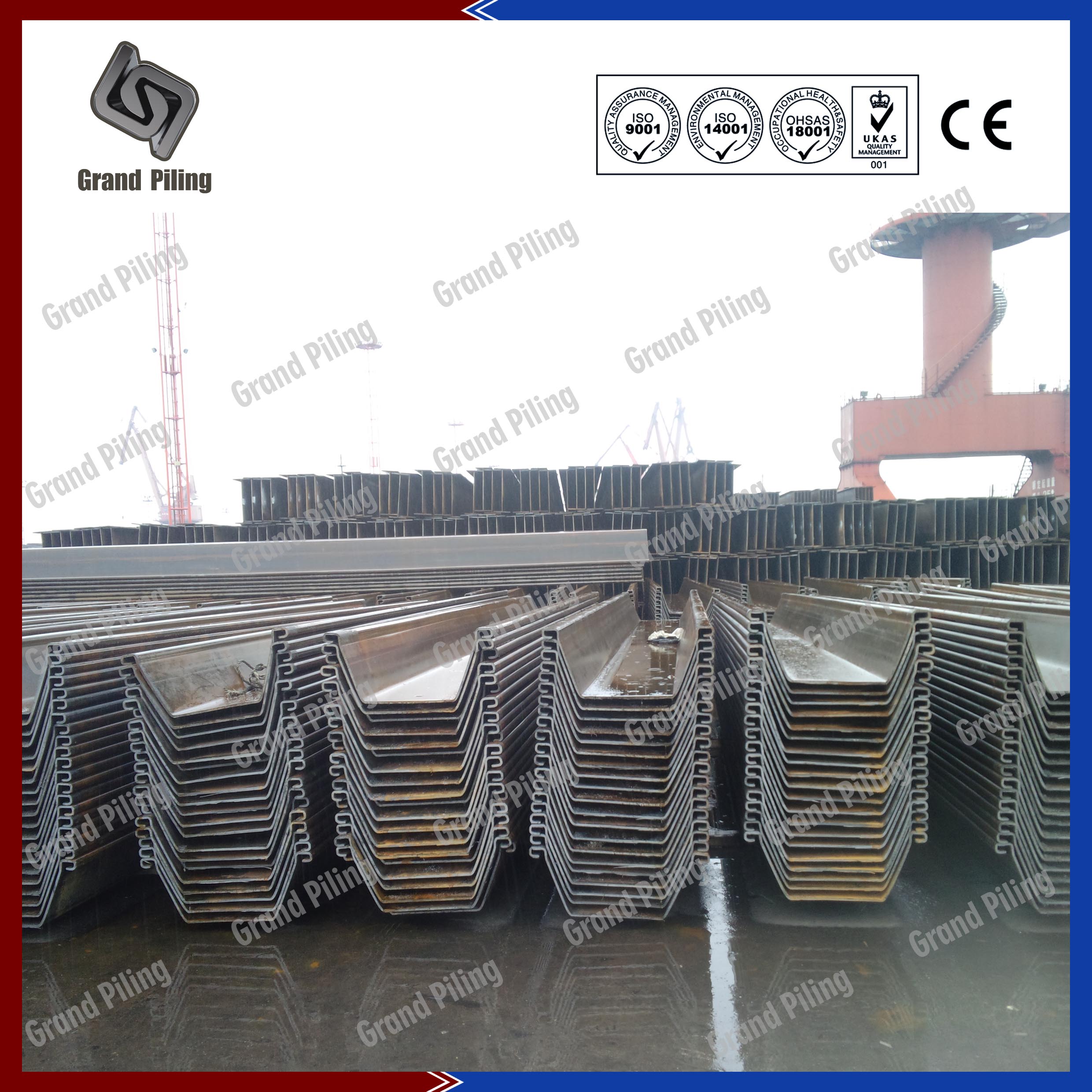

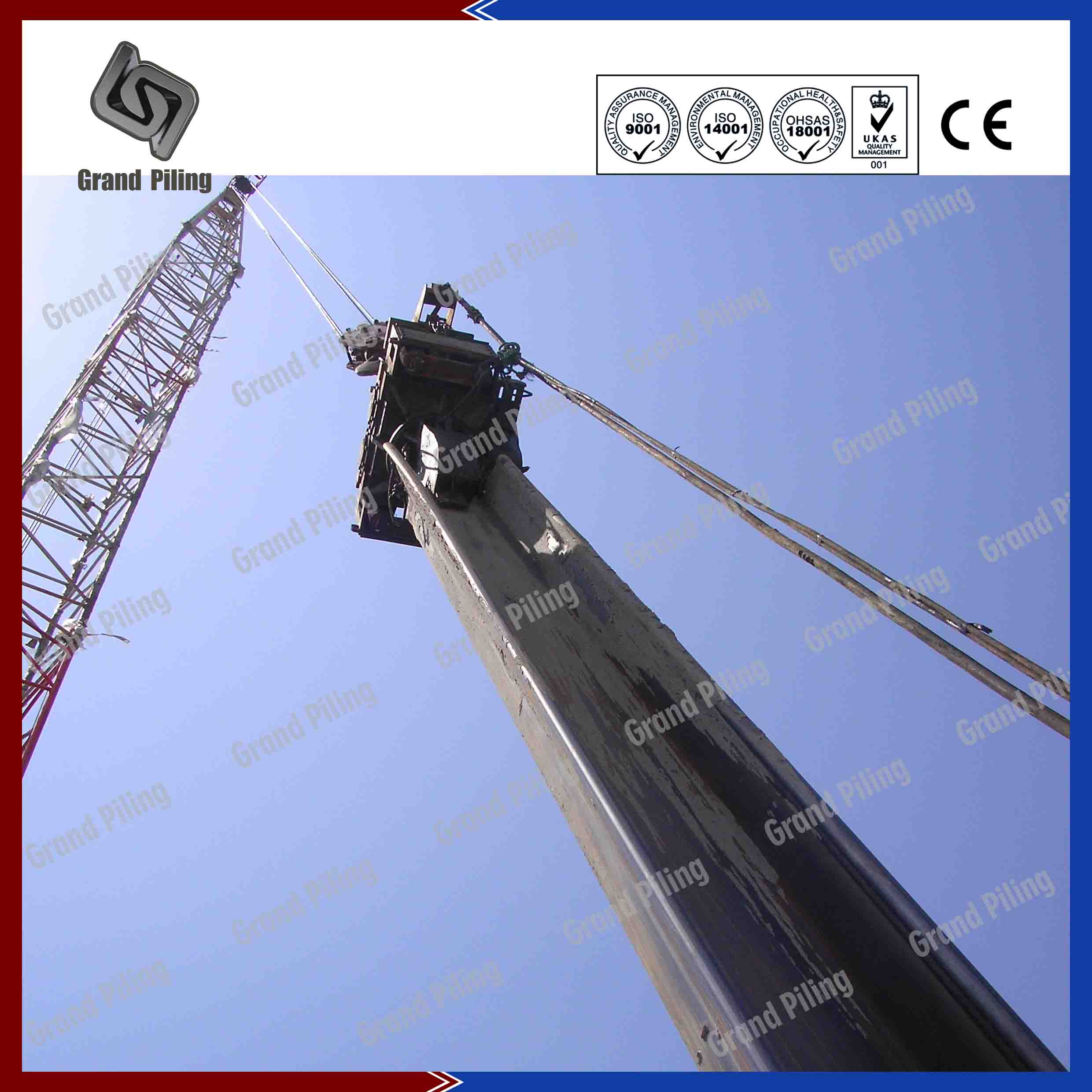

Produktfotos

U Profil Spundwand

Kaltgewalzte spundwand oder kaltgeformte spundwand werden auf diese Weise hergestellt: Stahlplatten durchlaufen verschiedene Rollen um Formen zu bilden, in den meisten Spundwand Fabrik, sollten die Verriegelungen auf den ersten anderen Profilen gebildet werden, dann. Das gesamte Walzvorgang wird bei normalen Temperaturen durchgeführt wird kaltes Wasser in den Spundwand Maschinen gegossen werden, um abzukühlen. Das Kaltwalzverfahren erhöht die Streckgrenze und Härte von Stahl. Zuvor Spundbohlen nur Feinstblechverpackungen Profile, aber nach und nach entsprechend der technologischen Entwicklung, ist jetzt die dicksten kaltgewalzte Spundwand 16mm. Breite über 1500 mm sein. Kaltgewalzte Spundbohlen sind leichter und einfacher zu transportieren und Auslieferung.

U-Profil Spundwand sind seit vielen Jahren vertrieben und in der ganzen Welt im Einsatz. Unsere U-Profile Spundbohlen nicht nur schmale Abschnitte für harte Bodenverhältnisse, auch sehr breiten Spundwandprofilen, wenn die Anlagen sind einfach zu fahren. Spundbohle kann in Einzelbohle, Doppelbohlen oder sogar Dreifachbohlen geliefert werden. Stahlbohle Auftragnehmer wählen U-Profilen vor allem, weil die Verriegelungen auf der neutralen Achse. Theoretisch können unsere Spundwand Fabrik jeder Größe, (mit beliebiger Breite, Höhe, Stärke, etc.), wie PAL Spundwand, PAU Spundwand, OT Spundwand, Omega Spundwand, Spundwand Arcelor, Spundwand Arcelor, skyline Blatt herzustellen Haufen, orientalische Spundwand .Für unterschiedlichen Bodenverhältnisse, können wir die Dimensionen anpassen, um genau die Projekte Anforderungen zu entsprechen.

Unsere Vorteile

Ø Stahlspundbohlen sind traditionelle Spundbohlen, vor allem in Aisa, wie Korea und Japan Spundwandbohle. Kaltgeformte Spundbohle kann in jedem Ort wie Kofferdamm, Uferschutz, Tiefgründungen, Landgewinnung, etc. verwendet werden
Ø U-Typ Stahlbohle haben auch große Trägheitsmoment pro Stapel, so wiederholte Verwendung erlaubt
Ø Wir haben über 200 verschiedene Arten von U-Typ kaltgewalzte Spundwand. Diese kaltgeformte Spundbohlen keine Projekte Anforderungen erfüllen kann

Spundwand Katalog

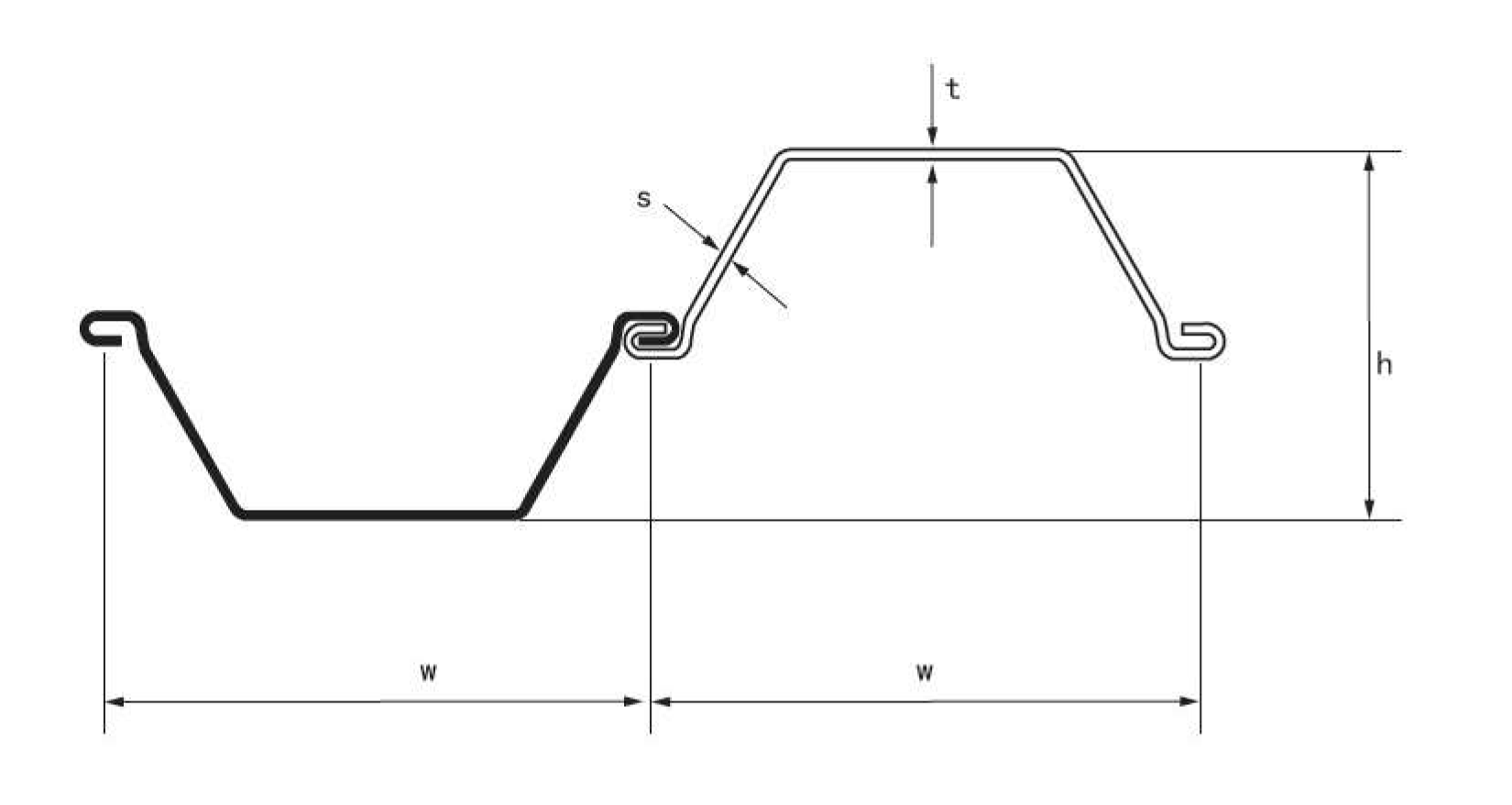

Section	Dimensions				Mass		Moment of inertia	Modulus of Section
	Width	Height	Thickness		Per pile	Wall
	w	h	t	s	Per pile	Wall
	mm	mm	mm	mm	kg/m	kg/m2	cm4/m	cm3/m
GPU 3-350a	350	140	8	8	37.4	106.9	2073	296
GPU 3-350b	350	145	9	9	40.6	116	2263	323
GPU 4-350	350	150	10	10	45.6	130.3	2460	351
GPU 4-600	600	170	6	6	40	66.6	3719	443
GPU 5-400	400	170	7	7	35.5	88.8	4321	502
GPU 5-600a	600	170	7	7	46.7	77.8	4386	516
GPU 5-600b	600	150	9	9	59.4	99	4112	546
GPU 6-600a	600	150	9.5	9.5	63.9	106.5	4231	561
GPU 6-600b	600	150	10	10	67	111.7	4450	592
GPU 6-600c	600	170	8	8	53.3	88.8	5091	592
GPU 6-600d	600	226	7	7	45.6	76	6780	600
GPU 6-500	500	240	8	8	48.1	96.2	7516	626
GPU 7-600a	600	280	6	6	42.2	70.3	9048	655
GPU 7-600b	600	226	7.5	7.5	49.9	83.1	7570	670
GPU 7-600c	600	310	6.5	6.5	44.1	73.5	10450	675
GPU 7-600d	600	280	6.5	6.5	44.3	74	9580	685
GPU 7-750	750	320	5	5	42.8	57	11089	693
GPU 7-500	500	240	10	10	59.6	119.2	8379	698
GPU 7-600e	600	240	8	8	55	91.7	8570	714
GPU 7-600f	600	310	7	7	46.8	78	11520	745
GPU 8-600a	600	280	7	7	48.7	81	10830	775
GPU 8-500	500	240	12	12	76.3	152.6	9420	785
GPU 8-600b	600	240	9	9	62.5	104.2	9640	804
GPU 8-600c	600	313	7.6	7.6	50.8	84.6	12800	820
GPU 8-750	750	320	6	6	51.1	68.1	13191	824
GPU 8-600c	600	280	8	8	54.5	90.9	11620	830
GPU 8-600d	600	310	7.6	7.6	53.4	89	12931	835
GPU 9-600a	600	240	10	10	70	116.7	10710	894
GPU 9-600b	600	280	8.2	8.2	58.8	98	12971	926
GPU 9-600c	600	360	6.6	6.6	49.5	82	16930	940
GPU 10-750	750	320	7	7	59.3	79	15256	953
GPU 10-600a	600	240	12	12	89.2	148.7	11521	960
GPU 10-900	900	320	7	7	67.5	75	15571	973
GPU 10-600b	600	310	8	8	56.5	94.2	15697	1012
GPU 10-600c	600	280	9	9	65.1	108.5	14537	1037
GPU 10-700	700	310	9	9	71.2	101.7	16270	1049
GPU 11-600a	600	360	7.3	7.3	53.8	90	18960	1055
GPU 11-600b	600	240	14	14	105	175	12772	1064
GPU 11-600c	600	318	8	8	60.2	100	17450	1095
GPU 11-600d	600	360	8.5	8.5	61.8	303	19760	1095
GPU 12-600a	600	360	8	8	58.1	97	20960	1165
GPU 12-900	900	360	8	8	80.7	89.6	21028	1181
GPU 12-600b	600	310	9	9	64.8	108	18600	1200
GPU 12-600c	600	360	8.7	8.7	66.1	110.1	21615	1205
GPU 12-700	700	400	8	8	67.5	96.4	24200	1210
GPU 12-600d	600	380	8.5	8.5	66.1	110.2	22946	1216
GPU 12-600e	600	310	9.5	9.5	68.1	113.5	19220	1240
GPU 13-575	575	360	10	10	70.2	122	22500	1250
GPU 13-600a	600	360	9	9	69.6	116	22680	1269
GPU 13-600b	600	418	7.8	7.8	59.9	99.8	26590	1270
GPU 13-600c	600	310	9.6	9.6	69.6	116	19722	1271
GPU 13-600d	600	360	9.2	9.2	71	118	22697	1273
GPU 13-600e	600	360	9.5	9.5	73.2	122	23025	1286
GPU 13-600f	600	360	10	10	77	128.3	23124	1293
GPU 13-600g	600	310	10	10	77.2	128.7	20316	1305
GPU 13-500	500	340	10	10	70.7	141.4	22205	1315
GPU 13-900	900	360	9	9	90.5	100.6	23770	1328
GPU 13-600h	600	400	8	8	65.3	108.8	26697	1335
GPU 13-700	700	400	9	9	75.6	108	26800	1340
GPU 14-750	750	480	8	8	75.3	100.4	34498	1449
GPU 15-900	900	360	10	10	100.3	111.4	26538	1474
GPU 15-600	600	400	9	9	73.4	122.4	29867	1493
GPU 16-400	400	290	10	10	62	154.9	22580	1560
GPU 16-600a	600	380	9.5	9.5	73.8	123	30400	1600
GPU 16-600b	600	380	9.7	9.7	74.7	124	30400	1600
GPU 16-750a	750	411	9.5	9.5	86.3	115	32850	1600
GPU 16-750b	750	480	9	9	84.5	112.6	38909	1628
GPU 17-600a	600	400	10	10	81.9	136.5	33011	1651
GPU 17-600b	600	430	9	9	72.6	121	35950	1670
GPU 17-700	700	400	10	10	88	125.7	33521	1675
GPU 17-600c	600	350	12	12	98.5	164.1	29528	1687
GPU 18-600a	600	487	8	8	70.8	118	43422	1790
GPU 18-600b	600	430	9.5	9.5	76.9	128.2	38650	1800
GPU 19-900	900	350	12	12	132	146.7	32887	1890
GPU 19-600	600	430	10	10	81.1	135.2	41320	1920
GPU 20-500	500	420	10	10	77.5	155	42000	2000
GPU 20-750a	750	444	10.5	10.5	96.9	129.2	44440	2000
GPU 20-600a	600	430	10.3	10.3	84.3	140.5	43000	2000
GPU 20-600b	600	487	9	9	79.7	132.7	48537	2000
GPU 20-600c	600	420	10	10	83.5	139.2	42420	2020
GPU 20-600d	600	420	10.5	10.5	86.7	144.5	42630	2030
GPU 20-650	650	500	10	10	94.6	145.6	50819	2033
GPU 20-750b	750	536	8	8	83.5	111.4	54660	2040
GPU 20-750c	750	480	10	10	97.4	129.8	48985	2041
GPU 20-900	900	350	13	13	142.6	158.5	35789	2045
GPU 21-600	600	450	9.5	9.5	81.9	136.5	46380	2060
GPU 22-600a	600	450	10	10	86.1	143.6	49460	2200
GPU 22-600b	600	486	10	10	88.5	147.4	53584	2200
GPU 22-650	650	500	11	11	104.8	161.2	55383	2215
GPU 23-750a	750	447	10.7	10.7	102.1	136.1	50700	2270
GPU 23-750b	750	538	9	9	92.8	123.8	62195	2304
GPU 23-600	600	450	10.5	10.5	90.4	150.7	52510	2335
GPU 24-650	650	500	12	12	114.3	175.8	60145	2406
GPU 25-600a	600	435	11	11	94.2	157	54375	2500
GPU 25-600b	600	350	14	14	119.3	198.8	43895	2508
GPU 25-750	750	540	10	10	103.1	137.5	68820	2549
GPU 26-500	500	420	12	12	92.7	185.4	53610	2550
GPU 26-700	700	420	12	12	116.2	166	53721	2566
GPU 26-750	750	450	11.2	11.2	113.2	151	58140	2580
GPU 26-610	610	490	12	12	109.9	180.1	63503	2590
GPU 27-600	600	452	11	11	97.4	162.3	60580	2680
GPU 27-750	750	576	10	10	109.9	146.5	77690	2700
GPU 28-750a	750	540	11	11	113.5	151.3	75389	2792
GPU 28-750b	750	562	11	11	119.6	159.4	78809	2805
GPU 28-600	600	454	11.5	11.5	101.8	169.6	64460	2840
GPU 30-750a	750	578	11	11	120.9	161.2	85860	2970
GPU 30-600	600	456	12	12	106.2	177.1	68380	3000
GPU 30-750b	750	540	12	12	124.1	165.4	81847	3031
GPU 30-750c	750	564	12	12	132.5	176.6	85879	3045
GPU 31-600	600	452	12.2	12.2	109.9	183.2	69210	3065
GPU 32-750	750	645	11	11	122.2	162.9	112800	3196
GPU 32-600	600	452	12.5	12.5	114	190	72320	3200
GPU 33-750	750	580	12	12	131.9	175.8	94300	3250
GPU 33-700a	700	560	12	12	129.5	185	90825	3255
GPU 33-700b	700	600	12	12	131.9	188.4	99298	3332
GPU 33-600	600	452	13	13	118.4	197.3	75410	3340
GPU 35-750	750	608	12	12	136.1	181.5	105080	3466
GPU 35-700	700	560	13	13	143.6	205.1	97775	3502
GPU 36-700	700	600	13	13	142.9	204.1	108656	3634
GPU 37-700	700	600	13.5	13.5	147.8	211.1	111832	3740
GPU 38-750	750	610	13	13	151	201.3	114306	3756
GPU 39-700	700	600	14	14	153.9	219.8	116695	3890
GPU 40-700	700	580	15	15	167.4	239.1	115729	4000
GPU 40-750	750	610	14	14	163.9	218.5	122680	4031
GPU 43-750	750	610	15	15	177	236	132290	4348
GPU 44-750	750	615	16	16	186.4	248.5	133643	4355
GPU 46-750	750	630	16	16	192.5	256.7	145794	4638

Hinweis: Dieser Tisch ist nur ein Teil unserer Größen. Wir haben über 1000 verschiedene Größen. Wir können unsere Maschine in jeder Breite, Höhe und Dicke zu produzieren. Bitte kontaktieren Sie uns, wenn Ihre Größe nicht in der Tabelle ist.

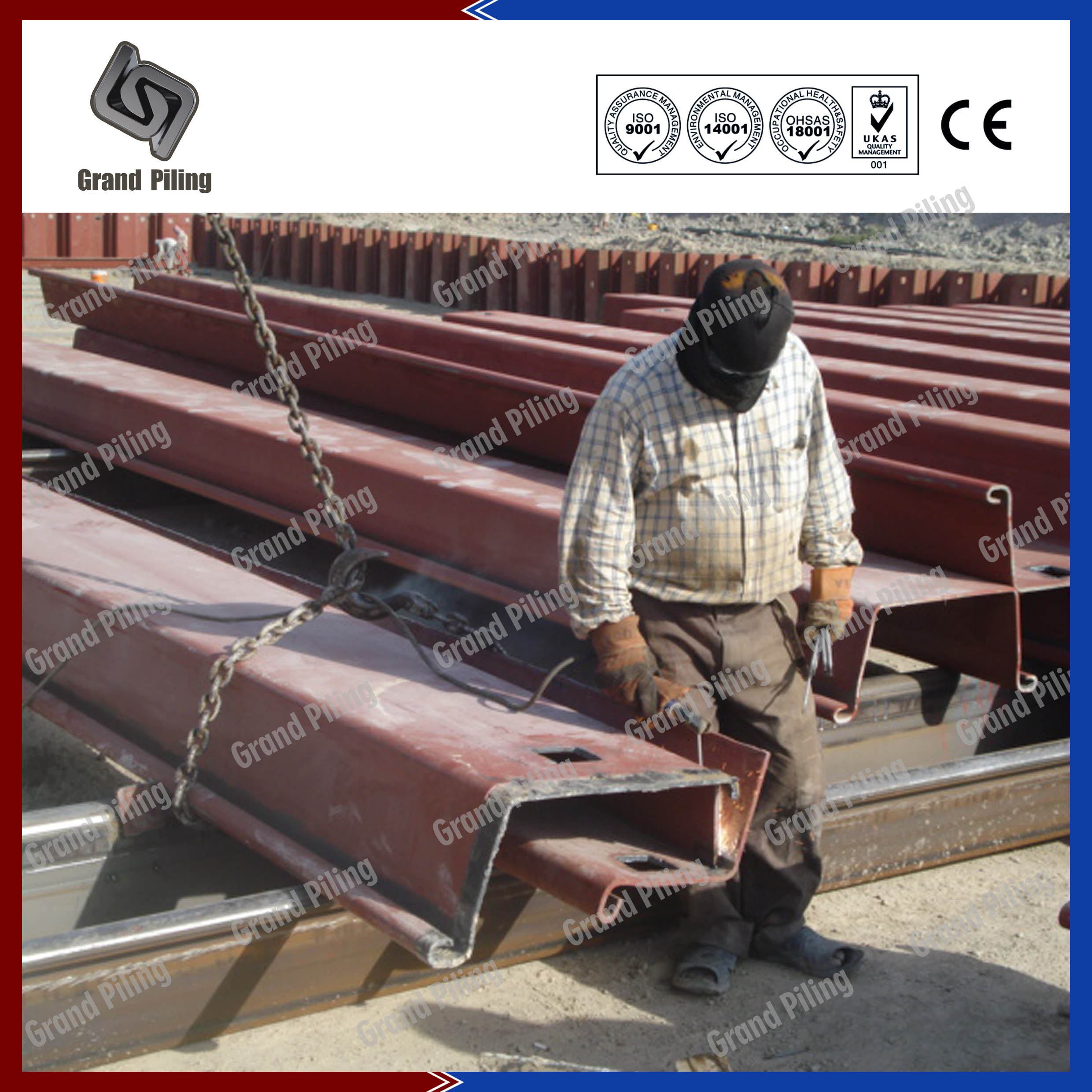

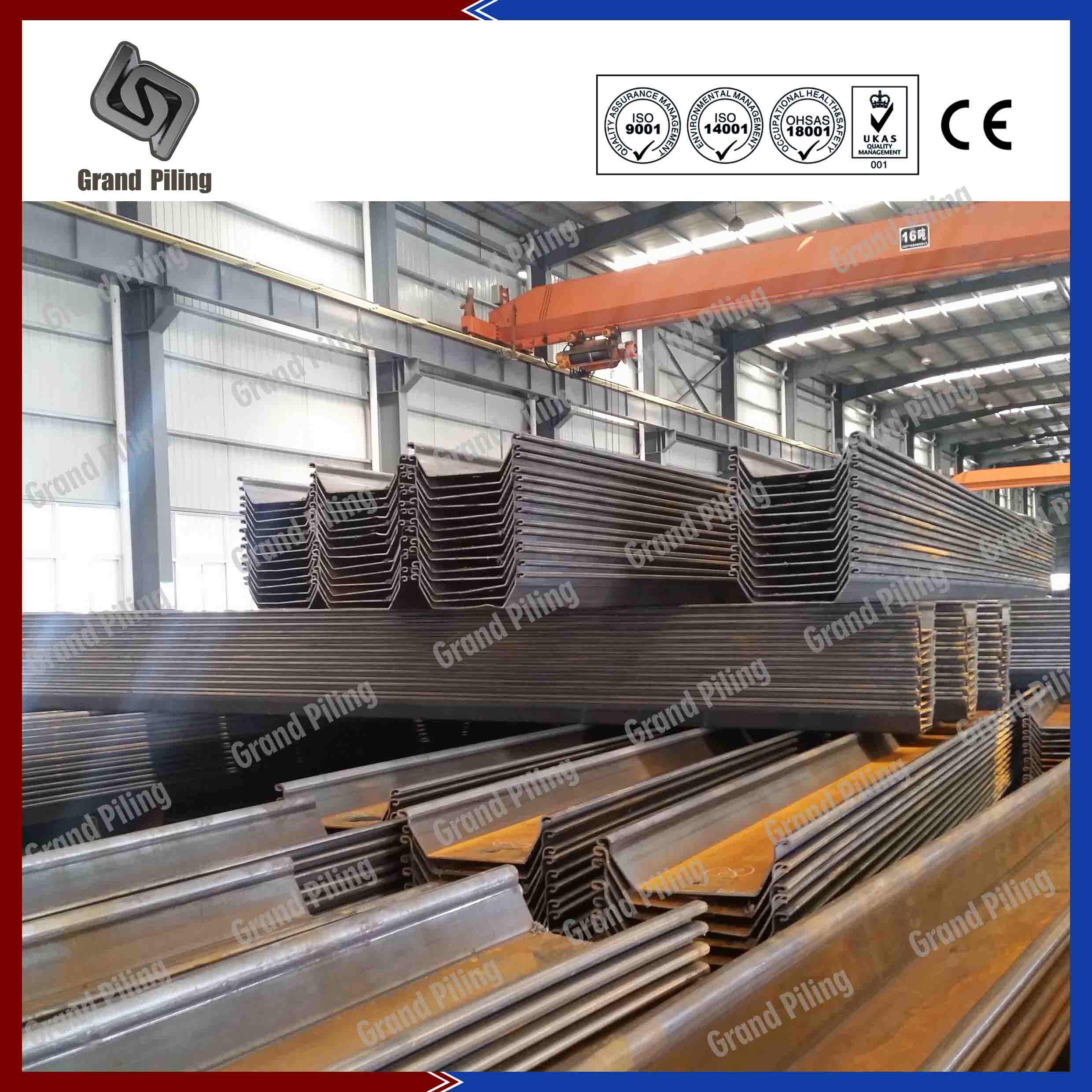

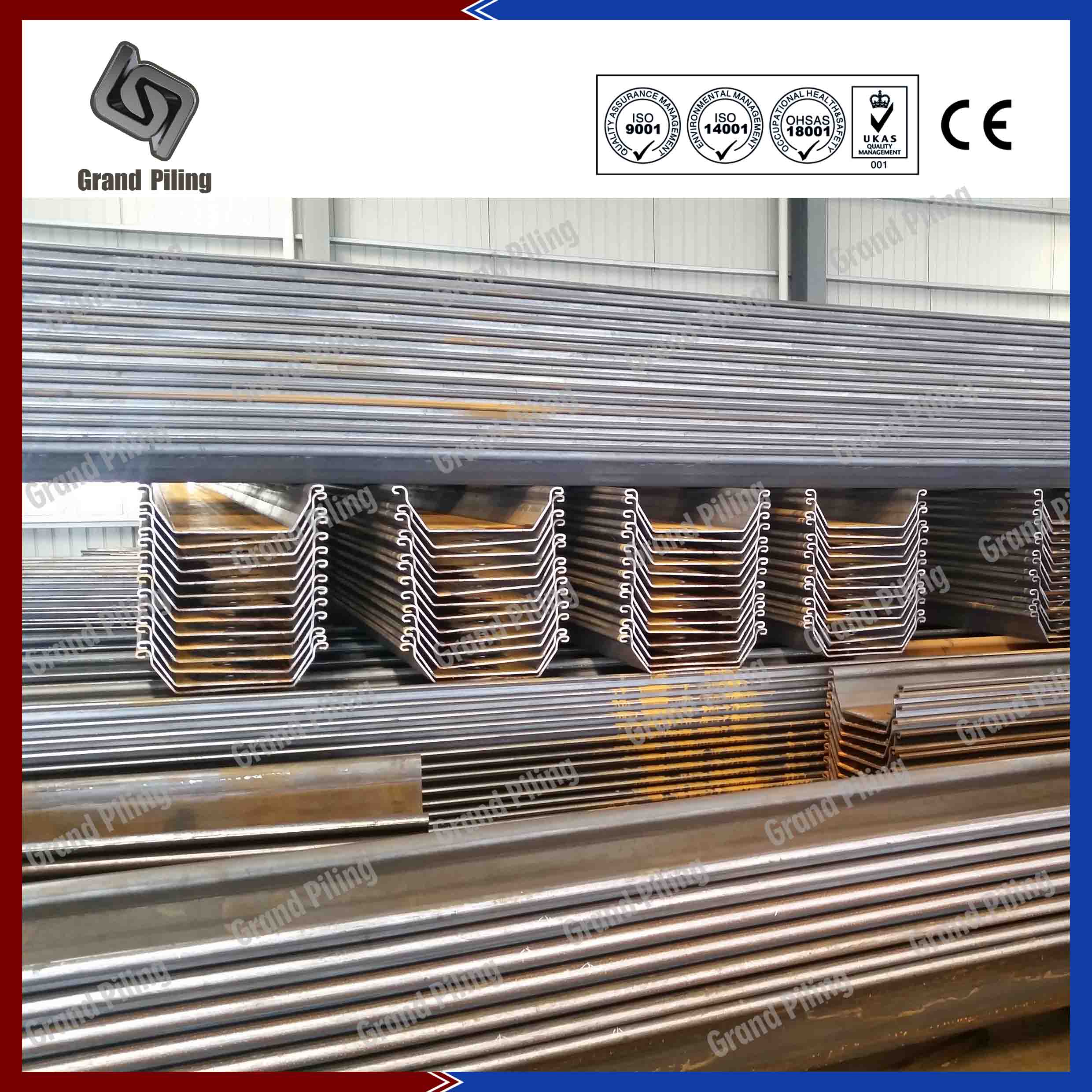

Produktion und Lieferung

Versand durch Schüttgut

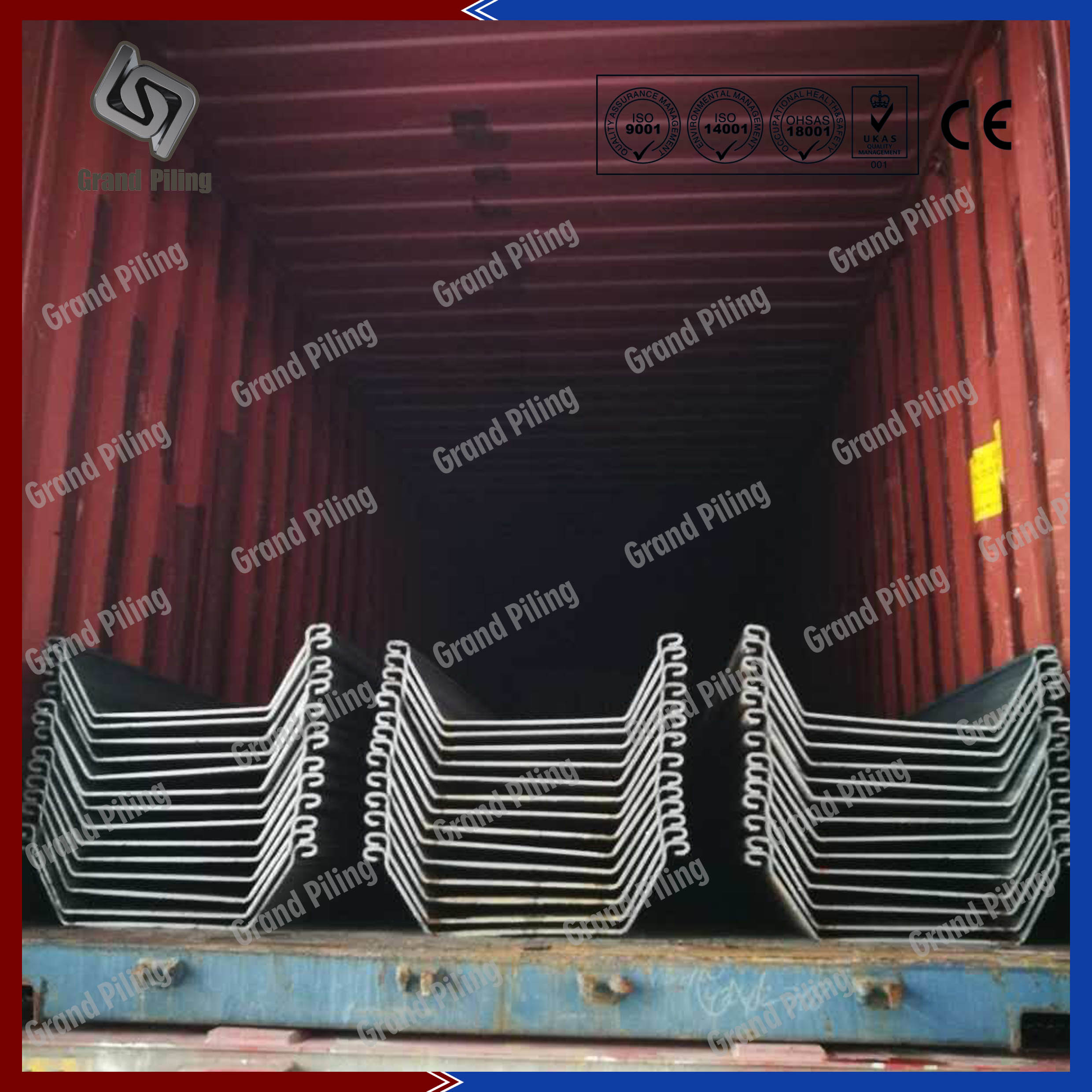

Container Ladung

Malerei im Haus

Eckprofile

Download:

Spundwand Broschüre

Unsere Aktuelle Broschüre
P1-5:Einführung	P6-7:Z Typ Spundwand
P8-9:Eckbereich	P10-11:Z Typ Spundwand
P12-15:U Typ Spundwand	P16-17:Omega Spundwand
P18-19:Trench sheet	P20-21:Straight Web Haufen
P20-21:Stahlsorte	P22-27:Schlauchkombi
P28-31:HZ combiwall	P32-39:Globale Projekte
