Die Verriegelungen auf OZ stahl Spundwand auf der neutralen Achse liegt, und sind für eine breite Palette von Anwendungen und Betriebsbedingungen verwendet werden, einschließlich umfasst steifen, schmalen Abschnitten geeignet für harte Betriebsbedingungen und größeren effizienter Abschnitte für Anwendungen. Es ist wichtig, dass die Designer und Auftragnehmer zu verstehen, die Wirkung der Scherübertragung auf der Auslegungskapazität. In Australien, Neuseeland, können Kunden immer unsere Aktien.
Der Bau der OZ spundwände zeigt die folgenden Eigenschaften:
(1) Die Konstruktion ist einfach und bedarf keiner großen Baumaschinen;
(2) Schneller Aufbau möglich; wenn das der Fall ist, würde die Bauzeit erheblich verringert werden;
(3) Der Abschnitt und die Länge des kaltgeformten Spundwand nach Fundament Status geändert werden, und dies stellt die Möglichkeit einer hocheffizienten und kostengünstiges Design;
(4) Der relativ leichte Wandkörper, der sich von Stand-alone-Typ-Struktur ist ist sehr förderlich für aseismatic Design.
Dank der oben genannten Vorteile der kaltgeformte Spundbohlen, es ist weit verbreitet für Uferpromenade Bauprojekt, Bank-Schutzarbeiten und temporäre Werke etc mit niedrigeren Spundwandpreise verwendet.

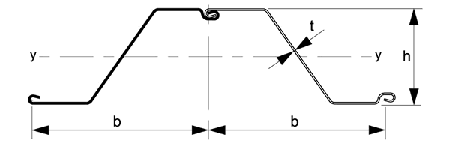

Abschnitt | Weite | Höhe | Dicke | Querschnittsfläche | Masse | Modul von Abschnitt | Trägheitsmoment | |
B mm | H mm | T mm | cm2/m | kg/m Einzelbohle | kg/m2 Wand | cm3/m | cm4/m | |
0Z Sections | ||||||||
0Z13A | 675 | 392 | 6.5 | 104.7 | 55.5 | 82.2 | 1370 | 27251 |
0Z14A | 675 | 392 | 7.0 | 112.7 | 59.7 | 88.5 | 1470 | 29281 |
0Z15A | 675 | 392 | 7.5 | 120.7 | 64.0 | 94.8 | 1570 | 31325 |
0Z16A | 675 | 392 | 8.0 | 128.7 | 68.2 | 101.1 | 1670 | 33350 |
0Z17A | 685 | 392 | 8.5 | 134.5 | 72.3 | 105.6 | 1780 | 35558 |
0Z18A | 685 | 392 | 9.0 | 142.5 | 76.6 | 111.8 | 1880 | 37580 |
0Z19A | 685 | 392 | 9.5 | 150.2 | 80.8 | 118.0 | 1970 | 39595 |
0Z20A | 685 | 392 | 10.0 | 158.2 | 85.1 | 124.2 | 2070 | 41601 |
0Z20 | 650 | 429 | 8.0 | 138.8 | 70.8 | 108.8 | 1980 | 43293 |
0Z21 | 650 | 429 | 8.5 | 147.1 | 75.1 | 115.5 | 2100 | 45912 |
0Z22 | 650 | 429 | 9.0 | 155.5 | 79.4 | 122.1 | 2220 | 48521 |
0Z23A | 650 | 429 | 9.5 | 163.8 | 83.6 | 128.6 | 2330 | 51120 |
0Z24A | 650 | 429 | 10.0 | 172.3 | 87.9 | 135.2 | 2450 | 53709 |
0Z26 | 675 | 429 | 10.5 | 181.0 | 95.9 | 142.1 | 2620 | 57410 |
0Z27 | 675 | 429 | 11.0 | 188.3 | 99.8 | 147.9 | 2730 | 60043 |
0Z28A | 675 | 429 | 11.5 | 197.0 | 104.4 | 154.6 | 2850 | 62667 |
0Z29A | 675 | 429 | 12.0 | 205.5 | 108.9 | 161.3 | 2960 | 65281 |
0Z31A | 675 | 429 | 12.7 | 217.5 | 115.2 | 170.7 | 3120 | 68927 |
0Z32 | 675 | 476 | 11.0 | 204.4 | 108.3 | 160.5 | 3180 | 77367 |
0Z33 | 675 | 476 | 11.5 | 213.3 | 113.1 | 167.5 | 3320 | 80750 |
0Z34A | 675 | 476 | 12.0 | 222.4 | 117.8 | 174.6 | 3450 | 84121 |
0Z36 | 675 | 476 | 12.5 | 231.3 | 122.5 | 181.5 | 3580 | 87473 |
0Z37 | 675 | 476 | 13.0 | 240.1 | 127.3 | 188.5 | 3720 | 90830 |
0Z38A | 675 | 476 | 13.5 | 249.0 | 132.0 | 195.5 | 3850 | 94167 |
0Z40 | 675 | 476 | 14.0 | 257.9 | 136.6 | 202.4 | 3980 | 97493 |
