Hot Rolled Inland produzierten Ball & Socket Spundwand

Die innovative PZC Reihe Stahlspundwände hergestellt wird breiter, leichter und stärker als er traditionelle PZ Bohlen ist.
PZC Spundwand breiter gemacht als PZ Abschnitte Baustelle Produktion bei der Einstellung und Fahr maximieren. Sie sind leichter als PZ häufen, um die erforderliche Menge an Stahl für Projekt Installation benötigt minimieren. Und PZC Abschnitte sind stärker pro Pfund als PZ Abschnitte in beiden Widerstandsmoment und Massenträgheitsmoment.
PZC 13 im Vergleich zu der derzeit hergestellten PZ 22:
•27% breiter Verlegung Dimension
•36% stärker pro Pfund

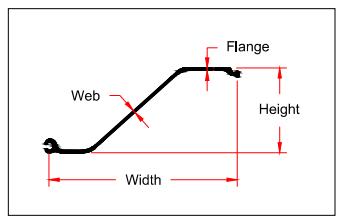

Maße und Eigenschaften

Abschnitt Widtg Höhe Steg
Thicknss
Flansch
Dicke
Last Moment
Trägheit
Widerstandsmoment Nominal
Überzug
Bereich
in. in. in. in. lb/lft lb/ft2 in4 in4/wft in3 in3/wft ft2/lft
mm mm mm mm kg/lm kg/m2 cm4 cm4/wm cm3 cm3/wm m2/lm
PZC 13 27.88 12.56 0.375 0.375 50.4 21.7 353.0 152.0 56.2 24.2 5.60
708 319 9.5 9.5 75.1 106.0 14,690 20,760 920 1,300 1.71
PZC 14 27.88 12.60 0.420 0.420 55.0 23.7 381.6 164.3 60.5 26.0 5.60
708 320 10.7 10.7 81.8 115.5 15,890 20,440 990 1,400 1.71

Dieser Artikel kommt von L.B.Foster bearbeiten veröffentlicht
