Breitflanschpfähle

Die HP Stahlpfähle sind spezielle Tragbohlen mit der gleichen Dicke für Gurt und Steg. Gewichte der Walzprofile werden auf der Basis berechnet, dass ein Kubikfuß aus Stahl wiegt 490 £. Gewichte auf theoretischen Dimensionen berechnet und gerundet auf die nächste Pfund. Die Radien der Filets und abgerundeten Kanten werden wahrscheinlich während des Walzprozesses durch Verschleiß rollen ändern. Die aufgeführten Abmessungen der Lagerstapel ermöglichen in der Regel für diese Verschleiß Variationen. Keine Grenzen für die Länge des Stapels infolge einer einfache Anpassung an die Bodenverhältnisse durch Spleißen. Die Abschnitte können in allen gängigen Stahlsorten nach Vereinbarung geliefert werden.

HP Lagerstapel form square strukturellen Balken, die in den Boden für die Tiefgründung Anwendungen angetrieben werden. Walzen und Schneiden Toleranzen in diesem Katalog sind gemäß ASTM A6 / A6M. Mindestmenge von 50 Tonnen, für die Abschnitte HP220 * 57,2; 260 * 75 bis 87,3; 400 * 122 bis 231 derivative Abschnitt und Qualität. Ausgezeichnete Haltbarkeit; zahlreiche Erfahrungen für völlig eingebetteten Haufen zeigte eine Korrosionsrate gegen Null. Stahltragbohlen hergestellt und entwickelt, um Strukturlasten an diese gute Lager Böden zu übertragen.
Rollformen beinhaltet Faktoren wie Walzenverschleiß, anschließende Roll-Dressing, und Temperaturschwankungen, die tatsächlichen Maße geringfügig von den veröffentlichten Abmessungen variieren, innerhalb der zulässigen Toleranzen ASTM verursachen. Filets in Berechnungen von Gewicht und Eigenschaften einbezogen. Die Steuerung der Stahllagerstapel Kapazität durch Messung der Weigerung an Fahrt.

Bauformen von Arcelor Spundwände vertrieben werden gerollt, um auf die neueste ASTM Structural Steel Spezifikation entsprechen. Stahlpfähle dieser Art sind in der ganzen Welt für die Tiefgründung mit verschiedenen Strukturen verwendet: Gehäuse, Industriebauten, bridges.H-Piles sind auch in Verbindung mit Spundbohlen verwendet, um Seitensteifigkeit und Biegefestigkeit hinzuzufügen, wo Lasten der Kapazität der Blatt überschreiten Pfähle allein.



Abmessungen:
In Übereinstimmung mit Standard-Mühle

Toleranzen:
EN 10034: 1993

Oberflächenzustand:
Nach EN 10163-3: 2004, Klasse C, Untergruppe 1

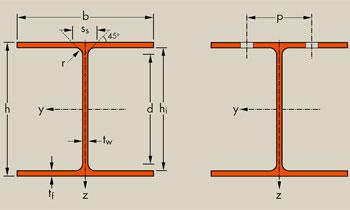

Abschnitt Masse (G) Abmessungen Stahlbereich (A) Umfang Trägheitsmoment Widerstandsmoment
h b tw tf y-y z-z y-y z-z
kg/m mm mm mm mm cm2 m cm4 cm4 cm3 cm3
HP 220 * 57.2 57,2 210 224,5 11 11 72,9 1,265 5729 2079 545,6 185,2
HP 260 * 87.3 87,3 253 267 14 14 111,2 1,505 12590 4455 994,9 333,7
HP 260 *7 5 75 249 265 12 12 95,54 1,493 10650 3733 855,1 281,7
HP 305 * 110 110 307,9 310,7 15,3 15,4 140,2 1,8 23560 7709 1531 495
HP 305 * 126 126 312,3 312,9 17,5 17,6 161 1,813 27410 9002 1755 577,2
HP 305 * 149 149 318,5 316 20,6 20,7 190 1,832 33070 10910 2076 688,8
HP 305 * 180 180 326,7 319,7 24,8 24,8 229,3 1,857 40970 13550 2508 847,4
HP 305 * 186 186 328,3 320,9 25,5 25,6 237 1,861 42610 14140 2596 879,3
HP 305 * 223 223 337,9 325,7 30,3 30,4 285 1,891 52700 17580 3119 1081
HP 305 * 88 88 301,7 307,8 12,3 12,4 111,6 1,782 18420 5984 1221 387,3
HP 305 * 95 95 303,7 308,7 13,3 13,3 121,7 1,788 20040 6529 1320 425,1
HP 320 * 103 103 307 306 14 14 131 1,764 22050 6704 1437 438,2
HP 320 * 117 117 311 308 16 16 149,5 1,776 25480 7815 1638 507,5
HP 320 * 147 147 319 312 20 20 186,9 1,8 32670 10160 2048 651,3
HP 320 * 184 184 329 317 25 25 234,5 1,83 42340 13330 2574 841,2
HP 320 * 88.5 88,5 303 304 12 12 112,7 1,752 18740 5634 1237 370,6
HP 360 * 109 109 346,4 371 12,8 12,9 138,9 2,123 30630 10990 1769 590,7
HP 360 * 133 133 352 373,8 15,6 15,7 168,5 2,14 37980 13680 2158 725,3
HP 360 * 152 152 356,4 376,0 17,8 17,9 193,8 2,153 43970 15880 2468 842,3
HP 360 * 174 174 361,4 378,5 20,3 20,4 221,7 2,169 51010 18460 2823 973,5
HP 360 * 180 180 362,9 378,8 21,1 21,1 229,5 2,173 53040 19140 2923 1011
HP 360 * 84.3 84,3 340 367 10 10 107,3 2,102 23190 8243 1364 449,2
HP 400 * 122 122 348 390 14 14 155,9 2,202 34770 13850 1998 710,3
HP 400 * 140 140 352 392 16 16 178,6 2,214 40270 16080 2288 820,2
HP 400 * 158 158 356 394 18 18 201,4 2,226 45940 18370 2581 932,4
HP 400 * 176 176 360 396 20 20 224,3 2,238 51770 20720 2876 1047
HP 400 * 194 194 364 398 22 22 247,5 2,25 57760 23150 3174 1163
HP 400 * 213 213 368 400 24 24 270,7 2,262 63920 25640 3474 1282
HP 400 * 231 231 372 402 26 26 294,2 2,274 70260 28200 3777 1403
