JSP2, JSP3, JSP4, Stahlspundwände, JSP 2, JSP 3, JSP 4

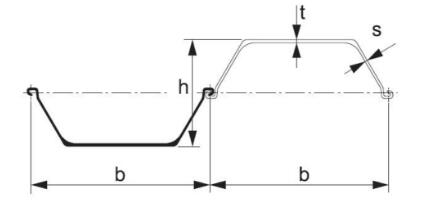

Section	Dimensions				Mass		Moment of inertia	Modulus of section
	Width	Height	Thickness		Per pile	Wall	Moment of inertia	Modulus of section
	b	h	t	s
	mm	mm	mm	mm	kg/m	kg/m²	cm⁴/m	cm³/m
PU 6	600	226	7.5	6.4	45.6	76	6780	600
PU 7	600	226	8.5	7.1	49.9	83.1	7570	670
PU 8	600	280	8.0	8.0	54.5	90.9	11620	830
PU 9	600	280	9.0	8.7	58.8	98.0	12830	915
PU 11	600	360	8.8	8.4	61.8	103.0	19760	1095
PU 16	600	380	12.0	9.0	74.7	124.0	30400	1600
PU 20	600	430	12.4	10.0	84.3	140.5	43000	2000
PU 25	600	452	14.2	10.0	93.6	156.0	56490	2500
L2S	500	340	12.3	9	69.7	139.4	27200	1600
L3S	500	400	14.1	10	78.9	157.8	40010	2000
L4S	500	440	15.5	10	86.2	172.0	55010	2500
L5S	500	450	20.6	11.5	106.0	212.0	72000	3200
JSP2	400	200	10.5	0	48	120.0	8740	874
JSP3	400	250	13.0	0	60.0	150.0	16800	1340
JSP4	400	170	15.5	0	76.1	190.0	38600	2270
GU12-500	500	340	9	8.5	56.6	113.2	19640	1155
GU13-500	500	340	10.0	9.0	60.8	121.7	21390	1260
GU15-500	500	340	12.0	10.0	69.3	138.6	24810	1460
PU6R	600	280	6.0	6.0	42.2	70.0	8940	640
PU7R	600	280	6.5	6.3	44.3	74.0	9580	685
PU8R	600	280	7.5	6.9	48.7	81.0	10830	775
PU9R	600	360	7.0	6.4	49.5	82.0	16930	940
PU10R	600	360	8.0	7.0	53.8	90.0	18960	1055
PU11R	600	360	9.0	7.6	58.1	97.0	20960	1165
PU13R	675	400	10.0	7.4	65.6	97.0	25690	1285
PU14R	675	400	11.0	8.0	70.5	104.0	28000	1400
PU15R	675	400	12.0	8.6	75.4	112.0	30290	1515

JSP2 JSP3 und JSP4 Stahl Spundwand sind alle 400 mm breiten Abschnitte. Metall Spundwand JSP2 und JSP 3 sind Wand-Design für den Vertrieb in Europa. JSP 4 Größen sind mehr wie Japan Korea China und Asien Profile.
