kaltgewalzte Spundwand CRSP-M

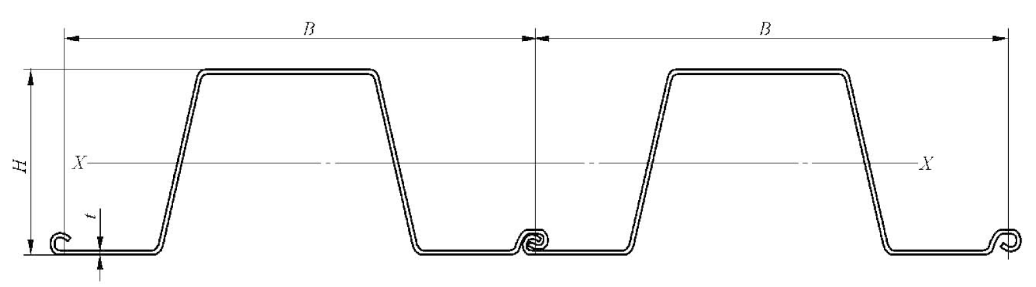

Section Dimensions sectional area Mass Moment of inertia Modulus of Section
Width Height Thickness Per pile Wall
B H t
mm mm mm cm2/m kg/m kg/m2 cm4/m cm3/m
CRSP-M-181 333 75 5.0 82.4 21.5 64.7 679 181
CRSP-M-600 600 237 5.0 91.1 42.9 71.5 7838 600
CRSP-M-660 600 238 5.5 100.2 47.2 78.6 8618 660
CRSP-M-720 600 238 6.0 109.3 51.5 85.8 9398 720
CRSP-M-780 600 239 6.5 118.3 55.7 92.9 10176 780
CRSP-M-830 600 239 7.0 127.3 60.0 100.0 10954 830
CRSP-M-890 600 240 7.5 136.5 64.3 107.1 11732 890
CRSP-M-950 600 240 8.0 145.5 68.6 114.3 12508 950
CRSP-M-630 650 237 5.0 87.9 44.9 69.0 7837 630
CRSP-M-690 650 238 5.5 96.8 49.3 75.9 8618 690
CRSP-M-750 650 238 6.0 105.5 53.8 82.8 9398 750
CRSP-M-810 650 239 6.5 114.2 58.3 89.7 10179 810
CRSP-M-870 650 239 7.0 122.9 62.8 96.5 10958 870
CRSP-M-930 650 240 7.5 131.7 67.2 103.4 11738 930
CRSP-M-990 650 240 8.0 140.5 71.7 110.3 12517 990
CRSP-M-145 700 100 3.0 39.0 21.4 30.6 724 145
CRSP-M-223 700 150 3.0 41.7 22.9 32.7 1674 223
CRSP-M-329 700 150 4.5 63.7 35.0 50.0 2469 329
CRSP-M-442 700 180 5.0 73.5 40.4 57.7 3979 442
CRSP-M-566 700 180 6.5 95.9 52.7 75.3 5094 566
CRSP-M-606 700 180 7.0 103.9 57.1 81.6 5458 606
CRSP-M-650 700 237 5.0 85.2 46.8 66.9 7789 650





Section Dimensions sectional
area
Mass Moment of inertia Modulus of Section
Width Height Thickness Per pile Wall
w h t
mm mm mm cm2/m kg/m kg/m2 cm4/m cm3/m
CRSP-M-720 700 238 5.5 93.7 51.5 73.6 8566 720
CRSP-M-780 700 238 6.0 102.3 56.2 80.2 9344 780
CRSP-M-840 700 239 6.5 110.7 60.8 86.9 10120 840
CRSP-M-900 700 239 7.0 119.1 65.5 93.6 10896 900
CRSP-M-960 700 240 7.5 127.7 70.2 100.2 11673 960
CRSP-M-1030 700 240 8.0 136.1 74.8 106.9 12448 1030
CRSP-M-425 750 260 3.5 53.1 31.2 41.7 5528 425
CRSP-M-516 750 260 4.0 62.2 36.6 48.8 6703 516
CRSP-M-608 750 260 5.0 76.9 45.3 60.4 7899 608
CRSP-M-812 750 320 5.5 90.0 53.0 70.7 12987 812
CRSP-M-952 750 320 6.5 106.3 62.6 83.4 15225 952
CRSP-M-888 900 308 6.0 93.5 66.1 73.4 13671 888
CRSP-M-1033 900 309 7.0 109.2 77.2 85.7 15955 1033
CRSP-M-1177 900 310 8.0 124.8 88.2 98.0 18236 1177
CRSP-M-1190 900 348 7.0 114.7 81.1 90.1 20705 1190
CRSP-M-1356 900 349 8.0 131.3 92.7 103 23667 1356
CRSP-M-1522 900 350 9.0 147.7 104.3 115.9 26628 1522
CRSP-M-1685 900 351 10.0 164.1 115.9 128.8 29564 1685

CRSP-M Spundwand werden normalerweise als Teil einer Erdstützkonstruktion zum Schutz von Böschungen und Aushubarbeiten installiert. M-Profile Stahl Spundwand Meeresbauwerke wie Anlegestellen und Kaimauern verwenden Spundwände, um den Auffüllboden zu halten, der zum Anheben des fertigen Bodenniveaus der Anlegestellen verwendet wird.
