Stahlkanäle können auf der Grundlage ihrer Abmessungen kategorisiert werden. Lichtkanal Stähle sind klein Abschnitte bis zu 50 mm. Medium parallel Flansch Kanal sind mittelgroß und in der Regel zwischen 50 bis 200 mm COPENHAGEN.Schweren Abschnitte, die größere Abschnitte, größer als 200 mm sind.
American Standard Stahlkanal beweisen dynamische Elemente in Design und Konstruktion, die Baustahl Material mit einem bestimmten Querschnitt geschaffen ist sein. Sie haben enge Maßtoleranzen. Kanalabschnitte werden ebenfalls basierend auf Formen in Stahlkanäle usw. ASTM Stahl Kanal Section Properties verschiedenen Größen, die C3 - C15.The am meisten verwendete Stahlsorte für Kanal Stahl ASTM A36, die bearbeitbar ist. formbar und schweißbar. Parallele Flansche Kanäle können auch für die Erhöhung der Korrosionsfestigkeit galvanisiert werden.
Amerikanischen Abschnitte Oberflächenbeschaffenheit:
Nach ASTM A 6 / A 6M - 07
Abmessungen:
ASTM A 6/A 6M - 07
Flange Steigung:
Ca. 162/3%

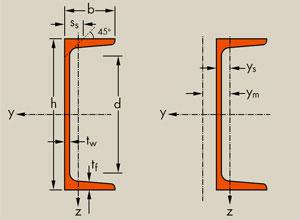

ASTM Structural Steel-Kanal sind in der Zoll folgt
.jpg)
| Bezeichnung | Größe | Statischen Parameter | |||||||
| Massenträgheitsmoment | Widerstandsmoment | ||||||||
| kaiserlich (in x lb/ft) |
Tiefe h (in |
Breite w (in) |
Web Dicke (in) |
Querschnittsfläche (in2) |
Gewicht (lb/ft) |
Ix (in4 |
Iy (in4) |
Wx (in3) |
Wy (in3) |
| C 15 x 50 | 15 | 3.716 | 0.716 | 14.7 | 50 | 404 | 11.0 | 53.8 | 3.78 |
| C 15 x 40 | 15 | 3.520 | 0.520 | 11.8 | 40 | 349 | 9.23 | 46.5 | 3.37 |
| C 15 x 33.9 | 15 | 3.400 | 0.400 | 9.96 | 33.9 | 315 | 8.13 | 42.0 | 3.11 |
| C 12 x 30 | 12 | 3.170 | 0.510 | 8.82 | 30 | 162 | 5.14 | 27.0 | 2.06 |
| C 12 x 25 | 12 | 3.047 | 0.387 | 7.35 | 25 | 144 | 4.47 | 24.1 | 1.88 |
| C 12 x 20.7 | 12 | 2.942 | 0.282 | 6.09 | 20.7 | 129 | 3.88 | 21.5 | 1.73 |
| C 10 x 30 | 10 | 3.033 | 0.673 | 8.82 | 30 | 103 | 3.94 | 20.7 | 1.65 |
| C 10 x 25 | 10 | 2.886 | 0.526 | 7.35 | 25 | 91.2 | 3.36 | 18.2 | 1.48 |
| C 10 x 20 | 10 | 2.739 | 0.379 | 5.88 | 20 | 78.9 | 2.81 | 15.8 | 1.32 |
| C 10 x 15.3 | 10 | 2.600 | 0.240 | 4.49 | 15.3 | 67.4 | 2.28 | 13.5 | 1.16 |
| C 9 x 20 | 9 | 2.648 | 0.448 | 5.88 | 20 | 60.9 | 2.42 | 13.5 | 1.17 |
| C 9 x 15 | 9 | 2.485 | 0.285 | 4.41 | 15 | 51.0 | 1.93 | 11.3 | 1.01 |
| C 9 x 13.4 | 9 | 2.433 | 0.233 | 3.94 | 13.4 | 47.9 | 1.76 | 10.6 | 0.96 |
| C 8 x 18.75 | 8 | 2.527 | 0.487 | 5.51 | 18.75 | 44.0 | 1.98 | 11.0 | 1.01 |
| C 8 x 13.75 | 8 | 2.343 | 0.303 | 4.04 | 13.75 | 36.1 | 1.53 | 9.03 | 0.85 |
| C 8 x 11.5 | 8 | 2.260 | 0.220 | 3.38 | 11.5 | 32.6 | 1.32 | 8.14 | 0.78 |
| C 7 x 14.75 | 7 | 2.299 | 0.419 | 4.33 | 14.75 | 27.2 | 1.38 | 7.78 | 0.78 |
| C 7 x 12.25 | 7 | 2.194 | 0.314 | 3.60 | 12.25 | 24.2 | 1.17 | 6.93 | 0.70 |
| C 7 x 9.8 | 7 | 2.090 | 0.210 | 2.87 | 9.8 | 21.3 | 0.97 | 6.08 | 0.63 |
| C 6 x 13 | 6 | 2.157 | 0.437 | 3.83 | 13 | 17.4 | 1.05 | 5.80 | 0.64 |
| C 6 x 10.5 | 6 | 2.034 | 0.314 | 3.09 | 10.5 | 15.2 | 0.87 | 5.06 | 0.56 |
| C 6 x 8.2 | 6 | 1.920 | 0.200 | 2.40 | 8.2 | 13.1 | 0.69 | 4.38 | 0.49 |
| C 5 x 9 | 5 | 1.885 | 0.325 | 2.64 | 9 | 8.90 | 0.63 | 3.56 | 0.45 |
| C 5 x 6.7 | 5 | 1.750 | 0.190 | 1.97 | 6.7 | 7.49 | 0.48 | 3.00 | 0.38 |
| C 4 x 7.25 | 4 | 1.721 | 0.321 | 2.13 | 7.25 | 4.59 | 0.43 | 2.29 | 0.34 |
| C 4 x 5.4 | 4 | 1.584 | 0.184 | 1.59 | 5.4 | 3.85 | 0.32 | 1.93 | 0.28 |
| C 3 x 6 | 3 | 1.596 | 0.356 | 1.76 | 6 | 2.07 | 0.31 | 1.38 | 0.27 |
| C 3 x 5 | 3 | 1.498 | 0.258 | 1.47 | 5 | 1.85 | 0.25 | 1.24 | 0.23 |
| C 3 x 4.1 | 3 | 1.410 | 0.170 | 1.21 | 4.1 | 1.66 | 0.20 | 1.10 | 0.20 |
