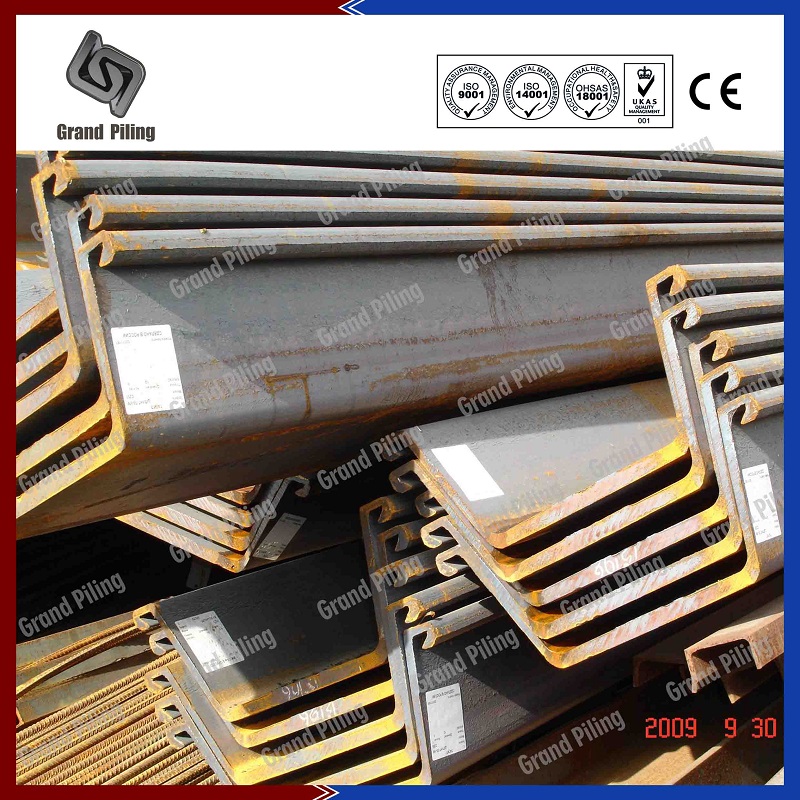

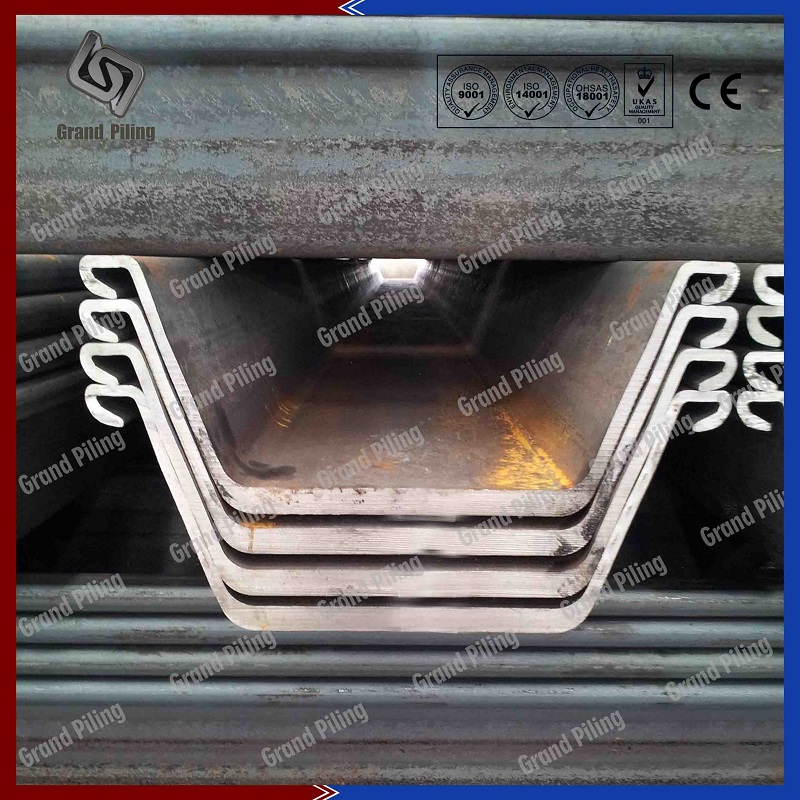

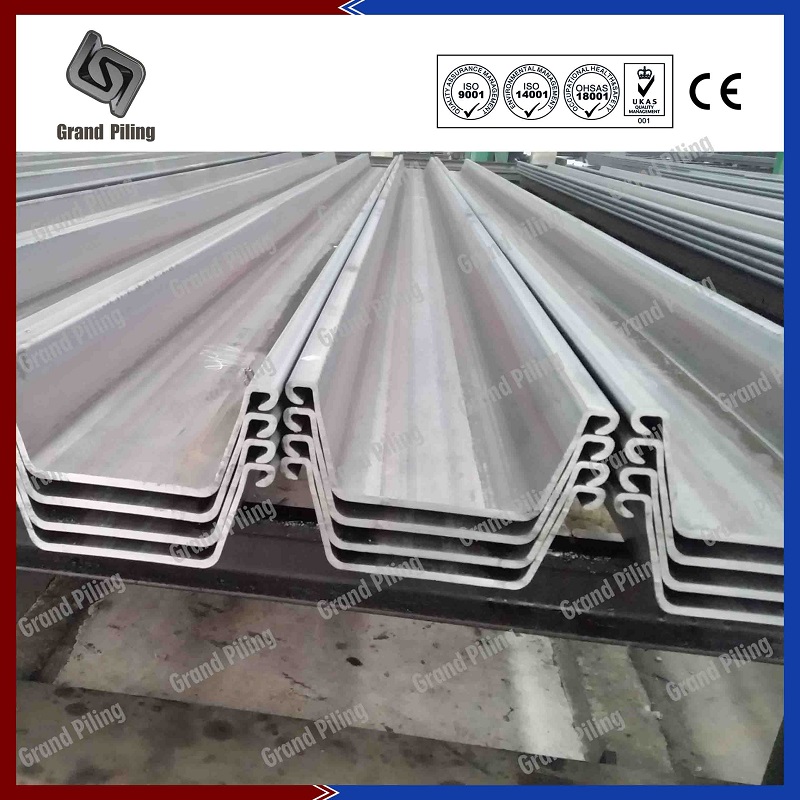

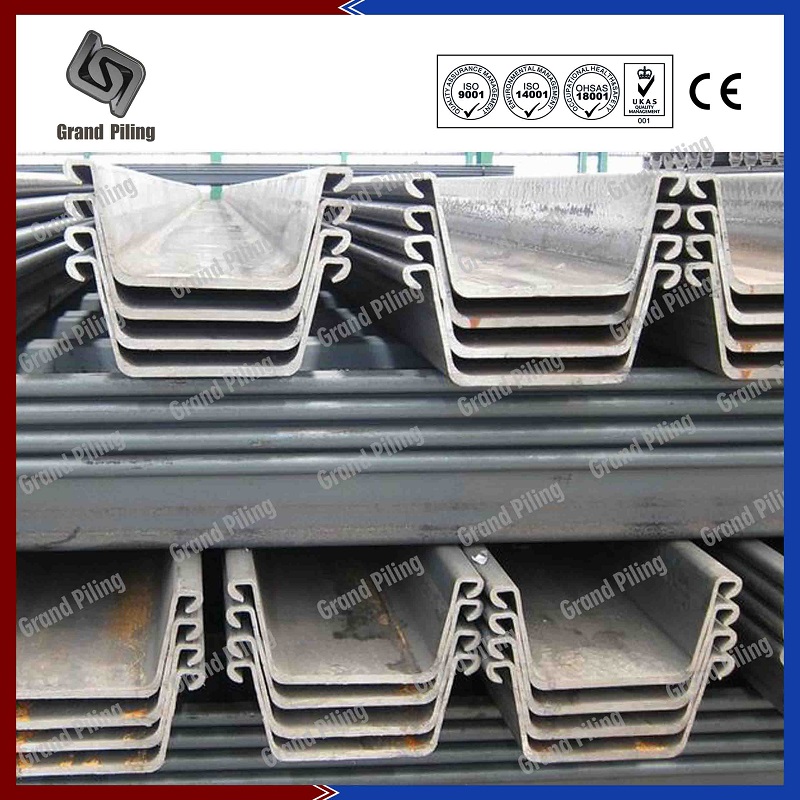

Produktfotos

Warmgewalzte U-Profile
Warmgewalzte U-Profile
Warmgewalzte U-Profile
Warmgewalzte U-Profile

U-Profil Spundwand sind U-Typ-Profile mit Verriegelung an beiden Seiten, um die durchgehenden Wände zu bilden, die Mittellinien in der Mitte der doppelten U-Profilwand haben. U-Profil Spundwand kann stabiler als jede andere Formen, so kann sowohl in permanenten und temporären Projekten verwendet werden. Millionen Tonnen von U-förmigen warmgewalzte spundwand haben überall auf der Welt für alle Arten von Strukturen für mehr als 100 years. U Profilblech verwendet pilingwas die Tradition, vor allem in Aisa.



Die Vorteile der U-förmigen Pfähle sind vielfältig:

Ø Vielzahl von Abschnitten bilden mehrere Serien mit verschiedenen geometrischen Eigenschaften, so dass die Auswahl der technisch und wirtschaftlich optimierte Abschnitte für jedes einzelne Projekt. Unser regelmäßiges Lager für warmgewalzte U-spundwandbohle gibt über 80.000 Tonnen
Ø Kombination von großen Welle Tiefe und hohe Flanschdicke, die zu hervorragenden statischen Eigenschaften
Ø Symmetrische Form der einzelnen Elemente, was zu große Begabung für die Wiederverwendung.
Ø Möglichkeit der Montage und Befestigungspfähle in Paare in der Mühle eine bessere Montage Qualität und Leistung

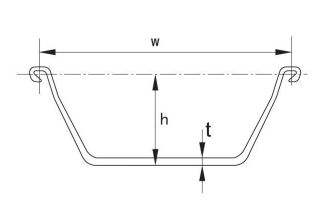

Asia Art Warmgewalzte Spundwände Typen

Abschnitt Größe Querschnittsfläche Masse Trägheitsmoment Modul der Sektion
Breite Höhe Dicke Haufen Mauer
w h t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
ⅠA 400 85 8 45.21 35.5 88.8 4500 529
400 100 10.5 61.2 48 120 8740 874
400 125 13 76.4 60 150 16800 1340
ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
400 170 15.5 97 76.1 190 38600 2270
ⅤL 500 200 24.3 133.8 105 210 63000 3150
ⅥL 500 225 27.6 153 120 240 86000 3820
ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
ⅢW 600 180 13.4 104 81.6 136 32400 1800
ⅣW 600 210 18 135.3 106 177 56700 2700

Hinweis: Für Asien warmgewalzten U-Typ Spundwand, ist die am häufigsten genannten Marken FSP, NSP, SKSP, JFESP, alles zu bedeuten gleiche Größen.

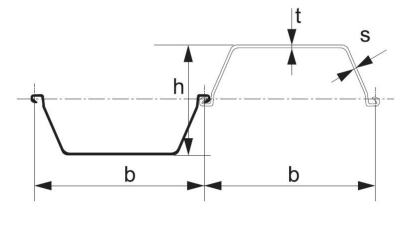

Spundwände Hösch / Larssen Spundwand

Abschnitt Systembreite Wandhöhe Zurück Dicke Web Dicke Masse Widerstandsmoment Trägheitsmoment
b h t s Mauer Einzelbohle Mauer Einzelbohle Mauer
mm mm mm mm kg/m2 kg/m Wy
cm3/m
cm3 Iy
cm4/m
LARSSEN 22 500 340 10,0 9,0 123,6 61,8 1260 355 21420
LARSSEN 22/10/10 500 340 10,0 10,0 129,8 64,9 1300 372 22100
LARSSEN 23 500 420 11,5 10,0 155,0 77,5 2000 527 42000
LARSSEN 24 500 420 15,6 10,0 175,0 87,5 2500 547 52500
LARSSEN 24/12 500 420 15,6 12,0 185,4 92,7 2550 560 53610
LARSSEN 25 500 420 20,0 11,5 206,0 103,0 3040 562 63840
LARSSEN 600 600 150 9,5 9,5 94,0 56,4 510 130 3825
LARSSEN 600 K 600 150 10,0 10,0 99,0 59,4 540 133 4050
LARSSEN 601 600 310 7,5 6,4 78,0 46,8 745 251 11520
LARSSEN 602 600 310 8,2 8,0 89,0 53,4 830 265 12870
LARSSEN 603 600 310 9,7 8,2 108,0 64,8 1200 330 18600
LARSSEN 603/10/10 600 310 10,0 10,0 116,0 69,6 1260 350 19530
LARSSEN 603 K 600 310 10,0 9,0 113,5 68,1 1240 340 19220
LARSSEN 604n 600 380 10,0 9,0 123,0 73,8 1600 415 30400
LARSSEN 605 600 420 12,5 9,0 139,2 83,5 2020 520 42420
LARSSEN 605 K 600 420 12,2 10,0 144,5 86,7 2030 537 42630
LARSSEN 606n 600 435 14,4 9,2 157,0 94,2 2500 605 54375
LARSSEN 606n K 600 435 14,4 10,0 162,1 97,3 2530 617 55030
LARSSEN 628 600 456 16,3 9,8 165,5 99,3 2775 586 63270
LARSSEN 607n 600 452 19,0 10,6 190,0 114,0 3200 649 72320
LARSSEN 703 700 400 9,5 8,0 96,4 67,5 1210 414 24200
LARSSEN 703/10/10 700 400 10,0 10,0 108,0 75,6 1340 437 26800
LARSSEN 703 K 700 400 10,0 9,0 103,0 72,1 1300 426 25950
LARSSEN 716 700 440 10,2 9,5 114,2 79,9 1600 511 35200
LARSSEN 720 750 450 12,0 10,0 128,5 96,4 2000 588 45000
LARSSEN 720/14,5/10,0 750 450 14,5 10,0 139,3 104,5 2270 595 51075
LARSSEN 43 500 420 12,0 12,0 166,0 83,0 1660 483 34900
LARSSEN 430 708 750 12,0 12,0 234,5 166,0 6450 4570 241800



European Type Warmgewalzte Spundwände

Abschnitt Größe Masse Trägheitsmoment Modul der Sektion
Breite Höhe Dicke Einhaufen Mauer
b h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
L600 600 150 9.5 9.5 56.4 94 3825 510
L600K 600 150 10 10 59.4 99 4050 540
L601 600 310 7.5 6.4 46.8 78 11520 745
L602 600 310 8.2 8 53.4 89 12870 830
L603 600 310 9.7 8.2 64.8 108 18600 1200
L603K 600 310 10 9 68.1 113.5 19220 1240
L603 10/10 600 310 10 10 69.6 116 19530 1260
L604 600 380 10 9 73.8 123 30400 1600
L605 600 420 13 9.2 85.5 142.5 43890 2090
L606 600 435 14.4 9.2 94.2 157 54375 2500
L607 600 452 19 10.6 114 190 72320 3200
L703 700 400 9.5 8 67.5 96.4 24200 1210
L716 700 440 10.2 9.5 79.9 114.2 35200 1600
L720 750 450 12 10 96.4 128.5 45000 2000
AU
AU14 750 408 10 8.3 77.9 103.8 28710 1410
AU 16 750 411 11.5 9.3 86.3 115 32850 1600
AU 18 750 441 10.5 9.1 88.5 118 39300 1780
AU 20 750 444 12 10 96.9 129.2 44440 2000
AU 23 750 447 13 9.5 102.1 136.1 50700 2270
AU 25 750 450 14.5 10.2 110.4 147.2 56240 2500
PU
PU 12 600 360 9.8 9 66.1 110.1 21600 1200
PU1210/10 600 360 10 10 69.6 116 22580 1255
PU 18 600 430 11.2 9 76.9 128.2 38650 1800
PU 22 600 450 12.1 9.5 86.1 143.6 49460 2200
PU 28 600 454 15.2 10.1 101.8 169.6 64460 2840
PU 32 600 452 19.5 11 114.1 190.2 72320 3200
GU
G6N 600 309 6 6 41.9 69.9 9670 625
GU7N 600 310 6.5 6.4 44.1 73.5 10450 675
GU7S 600 311 7.2 6.9 46.3 77.1 11540 740
GU8N 600 312 7.5 7.1 48.5 80.9 12010 770
GU8S 600 313 8 7.5 50.8 84.6 12800 820
GU13N 600 418 9 7.4 59.9 99.8 26590 1270
GU14N 600 420 10 8 64.3 107.1 29410 1400
GU15N 600 422 11 8.6 68.7 114.5 32260 1530
GU16N 600 430 10.2 8.4 72.6 121 35950 1670
GU18N 600 430 11.2 9 76.9 128.2 38650 1800
GU20N 600 430 12.2 9.5 81.1 135.2 41320 1920
GU21N 600 450 11.1 9 81.9 136.5 46380 2060
GU22N 600 450 12.1 9.5 86.1 143.6 49460 2200
GU23N 600 450 13.1 10 90.4 150.7 52510 2335
GU16-400 400 290 12.7 9.4 62 154.9 22580 1560
GU18-400 400 292 15 9.7 69.3 173.3 26090 1785



U-Profil Warmgewalzte Spundwände

Warmgewalzte Spundbohle ist die Tradition der Stahlbohle seit über 100 Jahren. Dieser Planet verbraucht mehr als 3 Millionen Tonnen warmgewalzte Spundwand jedes Jahr für die dauerhafte Projekte, und über 1 Millionen Tonnen für temporäre Projekte. Auch alle Jahre, gibt es Millionen Tonnen warmgewalzte Spundwand Rosten. So Warmgewalzte Spundbohle ist ein großes Geschäft, erst nach H Balken. Vor zehn Jahren wurden alle warmgewalzten Spundbohlen in Europa, Japan, Großbritannien, USA, etc hergestellt entwickelten Ländern. Und hießen .. Larssen Spundbohlen Now China warmgewalzte Spundwand beginnen, in den Markt Auf dem Markt gießen, gibt es nur einige berühmte Namen, die alle Spundwände Auftragnehmer kann zu nennen: AZ Spundwand, AU Spundwand, PU Spundwand, GU Spundbohle , FSP Spundwand, PZ Spundwand, PZC Spundwand, ASTM Spundwand, Larssen Spundbohle, Hoesch Spundwand etc. Die wichtigsten Index für Spundwand ist Modul Abschnitt. Wenn warmgewalzten Stahlspundwand aus verschiedenen Lieferanten oder Hersteller hat ähnliche Modul Abschnitt. Dicke und Stahlgüte ist, dann können diese Abschnitte gegenseitig ersetzen auch wichtig für Stahlspundwände, weil die dicke der Stahl können die Profile in den Boden leichter angesteuert werden und die Lebensdauer länger sein. Verschiedene Stahlsorte hat unterschiedliche Korrosionsraten, auch in unterschiedlichen Bodenverhältnisse, wie in verschmutzten oder sehr belasteten Böden, Süß- oder Salzwasser, alle verschieden. Ein Korrosionsgeschwindigkeit Chart leicht von China Spundwand gewonnen werden.

Warmgewalztes Stahlblech Haufen bildet seine Form aus der Eisenschmelze. Der übliche Finish ist walzblank, die Licht Skala auf Kleinigkeiten und schwere Skala auf dicken Zeug ist. Mit Verriegelungen an beiden Enden, bilden mehrere Abschnitte einer kontinuierlichen Spundwand, die ist eine starre Barriere für Erde und Wasser, Widerstand gegen die seitlichen Drücke. Spundwand eine ausgezeichnete Beständigkeit gegenüber Biegekräften und Strukturfestigkeit zu Tiefgründung. die Form des Querschnitts oder Profil bestimmt die Strukturfestigkeit. China Spundwand mit Vibrations installiert werden Hammer, Rammgerüst oder Treiber, abhängig von den Böden und Länge und Dicke der Profile.

Durch Kostenüberlegungen, Mühlen oder Verkäufer alle erfordern eine Mindestmenge an Rollen. Mindest mehrere tausend Tonnen für einen rollenden (Mills könnte Bestellungen von mehreren hundert Tonnen zu sammeln und anschließend, bis Gesamtmenge an ihre erforderliche Menge, sie Roll starten) .Es gibt auch verschiedene Stahlsorten in verschiedenen Märkten: China Spundwand ist in der Regel in SY295 SY390. Japan und Korea Spundwände gleiche mit China Spundwand. Spundwand Australien und Spundwand UK sind in der Regel S240 S355 GP GP GP S430 usw. Arcelor haben auch Marinegrad S460AP für Meeresnutzungen. In den USA, sind Stähle ASTM A572 Grade 50, Klasse 60, Klasse 65 A588 und A690 marine grade Spundbohlen. Temporärbüro Dauer: Stahlspundwände können in zwei Anwendungen klassifiziert werden. Permanent Spundwände in den Boden bleiben, bis Unternehmer denken, dass sie, um die Projekte neu erstellen müssen. Es wird an den Stellen bzw. bleiben im Boden. China Spundwand temporäre Anwendungen bieten nur Zugriff und Sicherheit für Konstruktionen in einer limitierten sind. Nachdem der Bau fertig ist, wird China Spundwände extrahiert oder abgezogen werden, und vielleicht wieder zu verkaufen als Gebraucht Spundwand. Ein großes Lager für warmgewalzte Spundbohlen sind hier. Alle Profile können als kombinierte Wände und verwendet in verschiedenen Stahlsorten werden.

U Typ warmgewalzte Spundbohlen können in Einzelbohle, Doppelbohlen oder Dreifachbohlen geliefert werden. Doppelbohlen und Dreifachbohlen werden normalerweise als gekräuselte Spundbohlen geliefert. Gewindedoppelbohlen für den Installationsprozess zu erleichtern empfohlen. Einzelbohlen können rund um die schwache Achse unter Fahr biegen. Während Pressstahlspundbohlen sind leicht zu fahren und extrahiert.

China Spundwand liefern auch gebogen Pfählen. Maximaler Biegewinkel beträgt 25 Grad. U Pfähle werden in der Mitte des Steges gebogen. Corner Abschnitte sind in fast jedem in jeder Projekte benötigt wird, am häufigsten verwendeten Abschnitte sind C9 Eckprofilen, C14 Ecke Pfählen. Delta 13 Ecke Pfähle, Omega 18 Kupplungen. C9 Ecke Pfähle und C14 Eckabschnitte werden normalerweise mit Rohr kombinierten Wände verwendet. Sonder Haufen oder Junction Pfähle sind auf Anfrage ebenfalls erhältlich.

U-Typ Stahlbohle kann auch bilden Kastenpfähle. Zwei U-Typ Spundwände bilden Doppel-U-Box Haufen, zum Beispiel CAU Doppelkastenpfähle, CU Doppelkastenpfähle, CPU-R Doppel-Box Spundwand, CGU Doppelfeld Spundwand. Drei U-Typ Spundwände bilden triple U Kastenpfähle, beispielsweise CAU triple box Spundwand, CU triple Kastenpfähle, CPU-R Kastenpfähle. Vier U-Typ Spundwand Form Vierbettkastenpfähle.

Download:

Spundwand Broschüre

Unsere Aktuelle Broschüre

P1-5:Einführung P6-7:Asien U Typ Spundwand
P8-9:Larssen U Spundwand P10-11:AU PU GU Spundwand
P16-17:Z typ Spundwand P18-19:Gerade Spundwand
P19-20:Eckbereich P19-20:Stahlsorte
P22-25:Tubular Kombiwand P26-29:HZ Kombiwand
P30-35:Globale Projekte


In Verschiedenen Sprachen Herunterladen

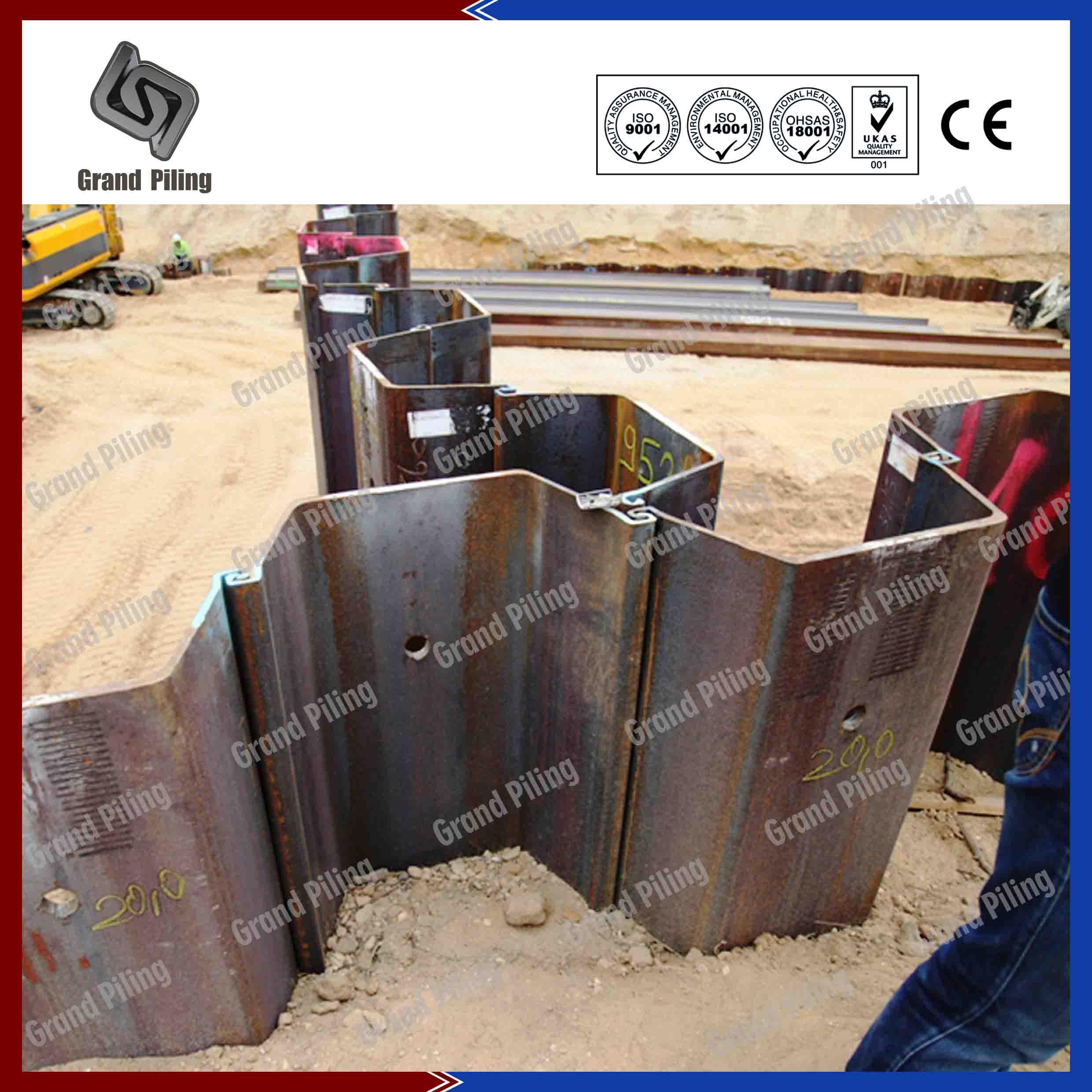

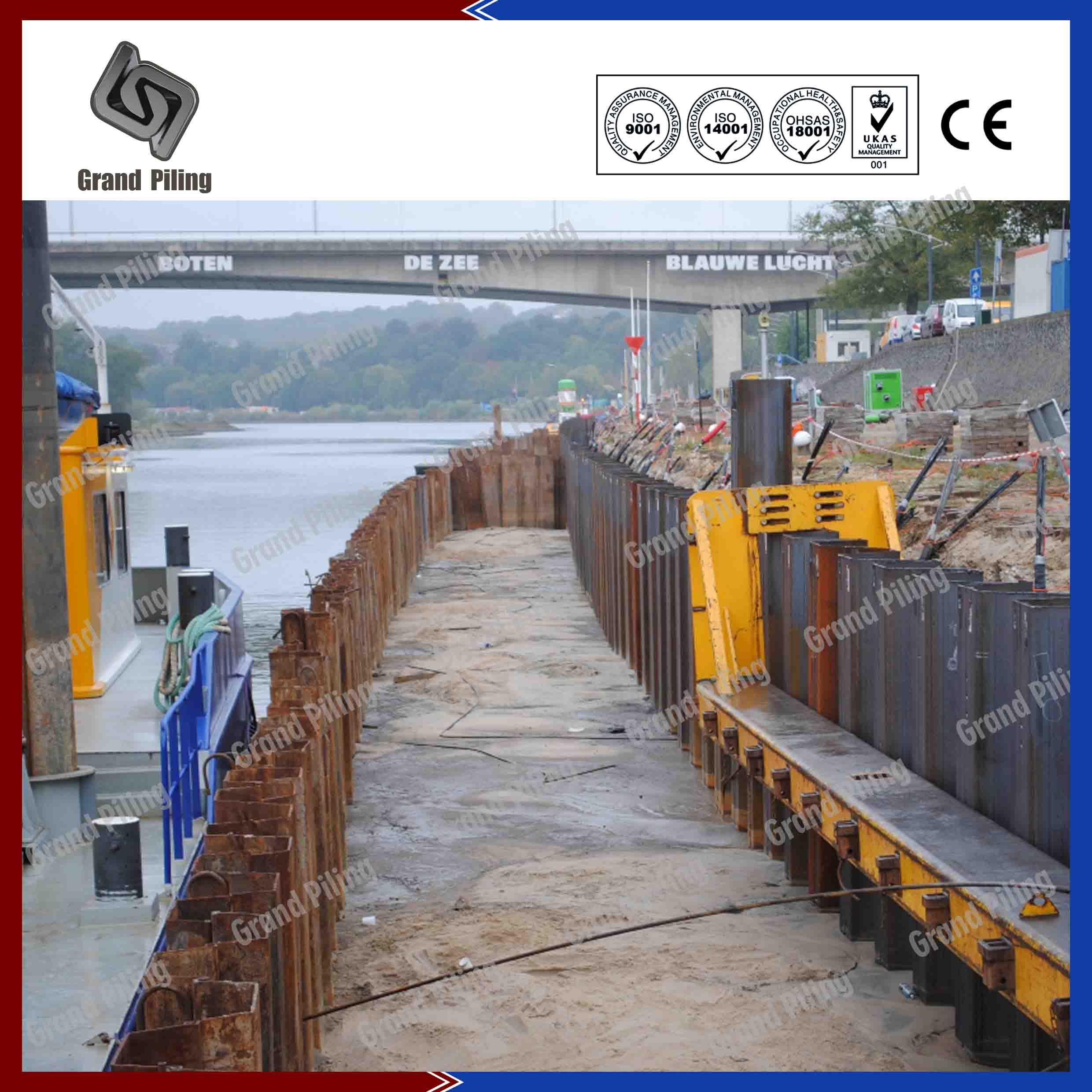

Globale Projekte
