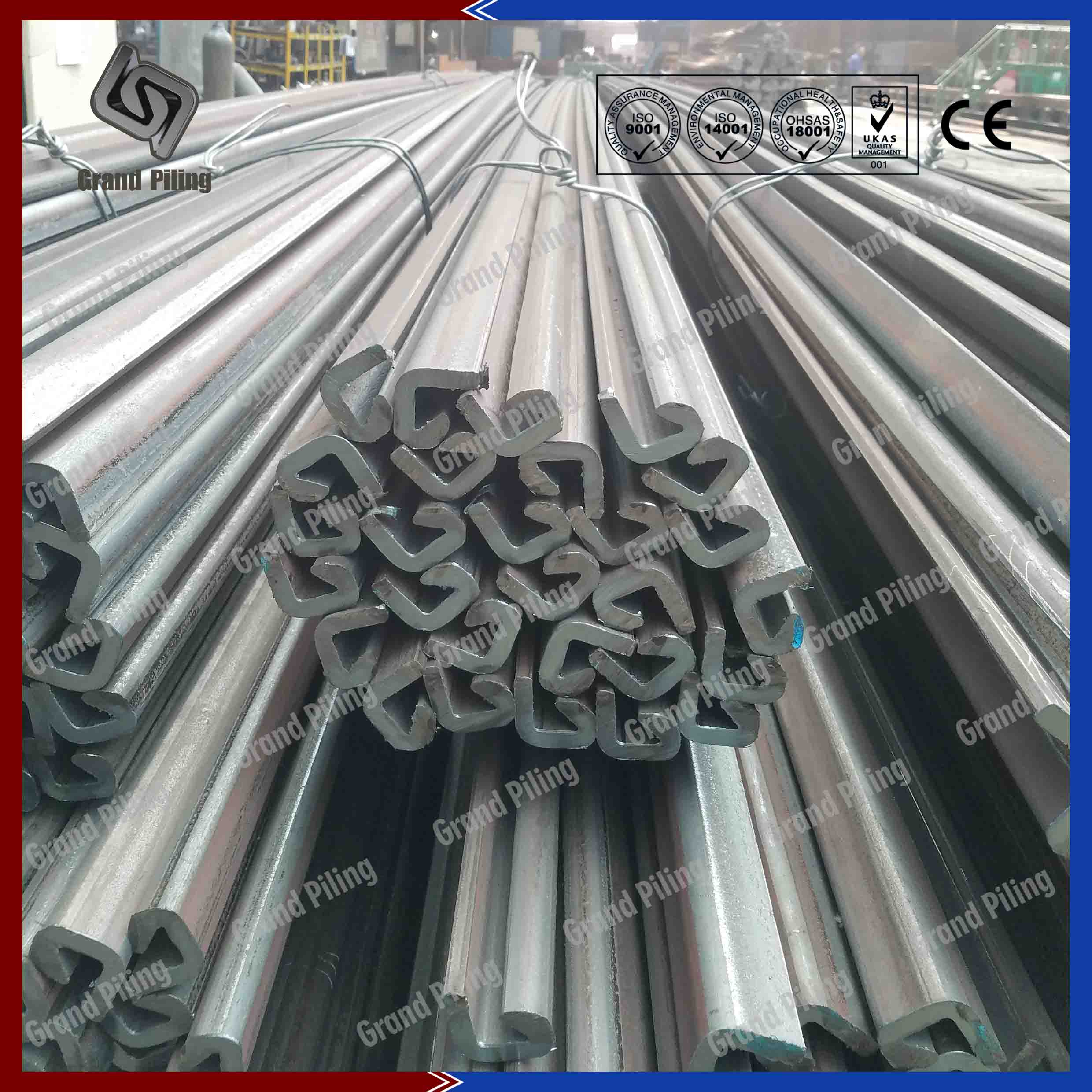

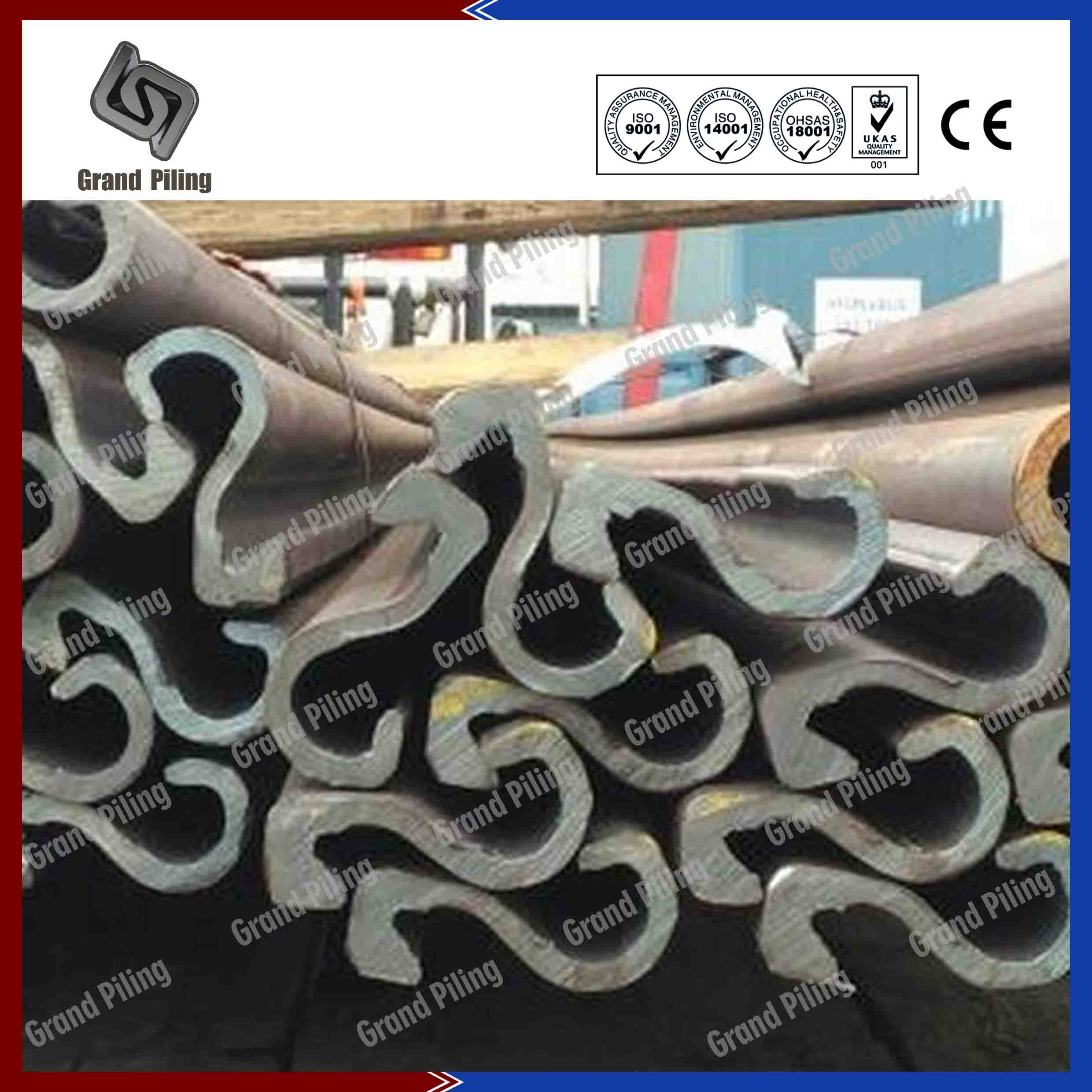

Warmgewalzten C9- oder E22-Verriegelungen

Kaltgewalzten spundwände Steckverbinder



Kombinierte Rohr Spundwände

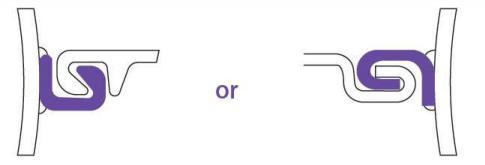

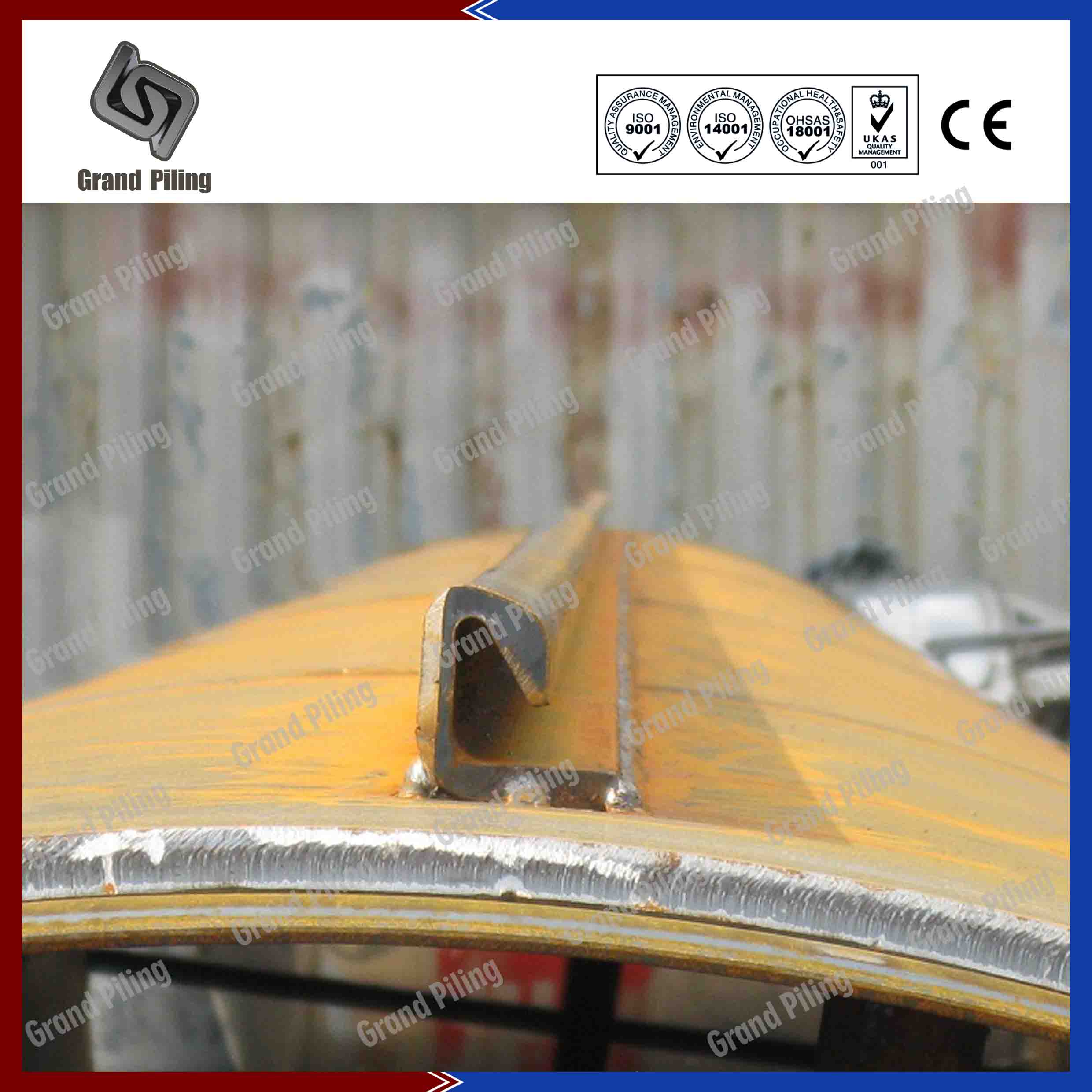

In Verbindung mit Wandrohrpfählen besteht aus Rohrpfählen, Spundwandschlösser oder Spundwand Kupplungen und Spundwänden. Die Rohrwände können kombiniert Spiralrohr Haufen, Längsstahlrohre sein. Sehr selten kombiniert Wände sind ERW Rohrpfähle oder nahtlose Stahlrohre. Spundwand Anschlüsse sind über die Länge der Rohrleitungen, in voller Länge oder teilweise Länge verschweißt. Die OZ Spundbohlen sind meist AZ Typ warmgewalzte Spundwand. Spundwand Auftragnehmer besonders bevorzugen AZ Spundbohlen als Zwischenspundbohle für Spundwand dock, kai Konstruktionen, Tiefgründungen, weil Spundwand Installation von AZ Spundbohlen können mit einem Doppelklick angesteuert werden. Die rohrförmige Wand kombiniert nicht nur Service als der Haltewandelement, Widerstand gegen horizontale Lasten, sondern dienen auch als Lagerstapel, die vertikalen Lasten zu widerstehen. Die OZ Spundwand kann kürzer als die Rohrpfählen und nur die Funktionen der Erde Halte- und Lastübertragung. Heute sind die in den kombinierten Pfähle verwendet Verriegelungen haben viele Möglichkeiten auf dem Markt, sind C9 C14 das traditionellste Spundwand Accessoire.



Unsere Hauptvorteile

Ø Unsere starke Konstrukteure Team wird das Projekt-Design zu optimieren, ob ein Rohr kombiniert Wand, oder kombinierte Wand, oder einfach Z oder U-Typ Kastenpfähle. Wir werden die besten und wirtschaftlichsten Lösungen für Sie zu wählen. Manchmal kombiniert Wände mit Rohrpfählen ist nicht die wirtschaftlichsten Lösungen.

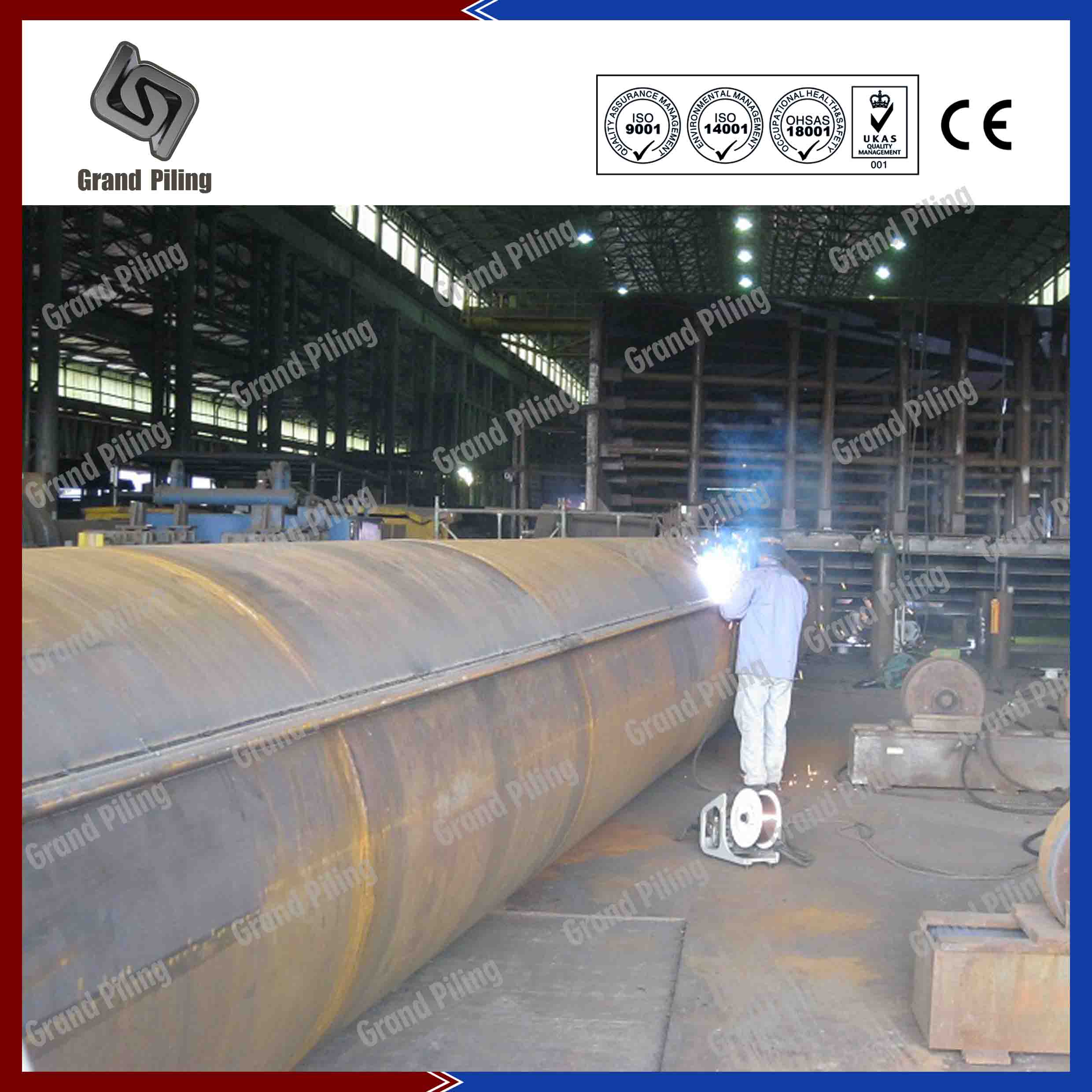

Ø Mit unserem Spundwandrohrwerk in der Nähe des Hafens und unsere starke Rohrbohlen Produktionsfähigkeit, keine Begrenzung auf Abmessungen, dieses in Tiefgründungen, Kofferdämme, Landgewinnung, Bootssteg Konstruktionen Wharf Bau, Spundwand Entwässern besonders wichtig. Der größte Stahlrohr Haufen wir produziert haben, Länge bis zu 100 m, Durchmesser bis zu 3200mm. Jede Stahlsorte, X70 oder S460 oder A690, so lange wie Sie es nennen, werden wir für Sie produzieren.
Ø Sicher können wir Ecke Pfähle sowohl warmgewalzte Spundwand, Larssen Spundbohlen und kaltgewalzte Spundbohlen zu produzieren, dann werden wir die Ecke Pfähle auf große Stahlrohre im eigenen Werk zu schweißen. Zukünftige Erfindungen. Sonder Ecken Abschnitte können auch auf Anfrage möglich. Zukünftige Erfindungen, wie Malerei, Schweißen, etc, alles kein Problem.



Kombinierte Rohr Spundwände Spezifikationen

Stahlrohrpfahl Intermediary Spundwand=Double AZ18-700 Intermediary Spundwand=Triple PU18
Durchmesser Dicke Breite M100% I W Breite M100% I W
mm mm mm kg/m2 cm4/m cm3/m mm kg/m2 cm4/m cm3/m
711 10 2171 150 86698 2439 2571 157 77612 2183
12 2171 166 98531 2772 2571 170 87604 2464
14 2171 181 110159 3099 2571 183 97423 2740
813 10 2273 154 112751 2774 2673 160 100114 2463
12 2273 172 129852 3194 2673 175 114656 2821
14 2273 189 146695 3609 2673 190 128978 3173
914 10 2374 158 144510 3162 2774 164 127753 2795
12 2374 177 167991 3676 2774 176 134848 3235
14 2374 195 191157 4183 2774 195 167673 3669
1016 12 2476 182 214016 4213 2876 184 188187 3704
14 2476 202 244795 4819 2876 201 214684 4226
16 2476 221 275202 5417 2876 217 240862 4741
1219 14 2679 212 378870 6216 3079 210 333326 5469
16 2679 234 428149 7025 3079 229 376204 6172
18 2679 256 476933 7825 3079 248 418650 6869
1600 18 3060 279 932011 11650 3460 270 827536 10344
20 3060 305 1029827 12873 3460 292 914044 11426
22 3060 330 1126894 14086 3460 314 999889 12499
1800 18 3260 290 1243339 13815 3660 279 1110548 12339
20 3260 316 1375132 15279 3660 303 1227937 13644
22 3260 343 1506029 16734 3660 327 1344528 12499
2000 20 3460 326 1777489 17775 3860 313 1596226 15962
22 3460 354 1947882 19479 3860 338 1748961 17490
24 3460 382 2117233 21172 3860 363 1900763 19008
2200 21 3660 350 2345823 21326 4060 335 2117496 19250
23 3660 379 2560881 23281 4060 361 2311366 21012
25 3660 408 2774744 25225 4060 387 2504159 22765
2500 21 3960 363 3186179 25489 4360 347 2896465 23172
23 3960 393 3479998 27840 4360 375 3163328 25307
25 3960 424 3772384 30179 4360 403 3428890 27431

Hinweis: Dieser Tisch ist nur ein Teil unserer Größen. Wir haben über 1000 verschiedene Größen. Wir können unsere Maschine in jeder Breite, Höhe und Dicke zu produzieren. Bitte kontaktieren Sie uns, wenn Ihre Größe nicht in der Tabelle ist.
