Erdanker Duckbill/Manta ray Erdanker/Stingray Erdanker

Diese drei Erdanker haben über 30 Jahre eingesetzt. Typische Anwendungen sind: Anker bestehende Spundwand, Rohrstapel Stützmauer, Hangsicherung, Baumwurzelballen Systeme, Baum guy Systeme, H Haufen, Spritzbetonwand etc Die Einfachheit der Konstruktion und einfache Installation macht diese Erde verankert den beliebtesten Anker Systems. Nach Antrieb der Erdanker auf die gewünschte Tiefe, wird die Antriebs Stahl abgezogen werden kann. Die Bodenanker wird dann gekippt und der Nachweis mit Anchor Locking Kit getestet, um seine Auflagefläche auf den Boden zu präsentieren. Dies wird als Ladespeicher . Duckbill Ankertragkraft in normalen Böden ist von 261 kg bis 4802kgs. Manta Ray Anker ultimative Kapazitäten beträgt 5 Tonnen auf 20 Tonnen. Während Stingray Anker kann bis zu 50 Tonnen.

Erdanker Duckbill Vorteile
1.Installation von platipus Erdanker ist einfach und schnell, verwendet verfügbaren Installations Ausrüstungen
2.Kein Aushub für platipus Anker benötigt, während andere Bodenanker wie Hohlstab Anker, Gewindestabanker , Litzenanker alle Bedürfnisse Grabungen und Bohrungen.
3.Umweltfreundlich, kein Bodenstörung.
4.Verschiedenen Größen können für eine Vielzahl von Verschmutzungen und Anwendungen verwendet werden. Mit super Haltekapazitäten.
5.Aluminium-Anker, verzinkt Sphäroguss Anker, sind Edelstahl-Anker zur Verfügung, um verschiedene Grund passen

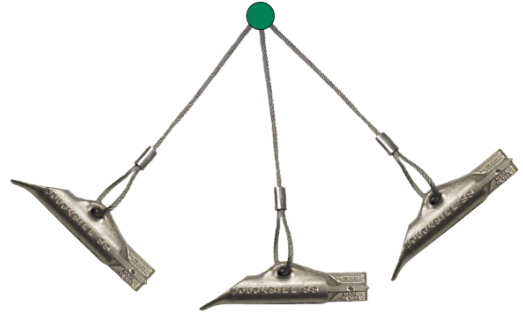

Erdanker Duckbill

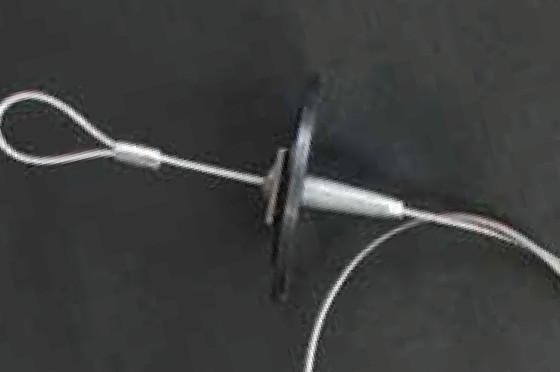

DUCKBILL Erdanker haben leichten und mittleren Haltekapazität. DUCKBILL Anker können mit verzinktem Flugzeugkabel oder Edelstahl verkabelt werden. Der Entenschnabel-Erde-Anker-System angetrieben mit einem Hammer und Antriebs Stahl. A Jack Hammer wird empfohlen, mit Kraftantrieb Stahl verwendet werden. Wickeln Sie das Seil um den Ankerantriebsstange. Sie lässt sich weit in die Ahnen Guy System, Root Ballsystem, Anti-Diebstahl usw. Alle Zubehörteile sind erhältlich wie DUCKBILL Ankerhaken verwendet werden. Baumringe, Drahtseilklemmen, D-Ring, Handratsche.

Aluminum Anchors
Modell 40
Modell 40 ist die kleinste Erde Anker, der mit 1/16 inch (1,6 mm) Stahlkabel oder 1/8 Zoll (3,2 mm), Stahlkabel verkabelt wird. Der Antrieb Stahl sollte 9.7mm (3/8 ") rund 0,6 Mio. (2 ') mit großen Schlagkopf Arbeitslast von 1.33kN (136 kg) ist..

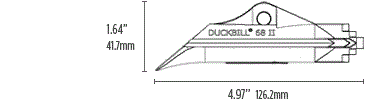

Modell 68
Modell 68 ist die nächste kleinste DUCKBILL Bodenanker, mit 1/8 Zoll (3.22mm) Drahtseil oder 3/16 Zoll (4,8 mm) Seil verkabelt. Die Ankerstange sollte 12 mm (3/4 ") rund 1,2 (4 ') mit großen Schlagkopf Arbeitslast von 4.89kN (500 kg) ist..

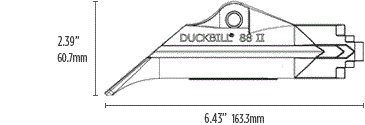

Modell 88
Model 88 ist am beliebtesten Erdanker, der Anker mit 1/4 Zoll (6,4 mm), Stahlseil oder 5/16 inch (7,9 mm), Stahlkabel verkabelt. Lenker Stahl sollte 19 mm (3/4 ") rund 1,2 m (4 ') mit großen Schlagkopf Arbeitslast von 13.39kN (1360kg) sein.

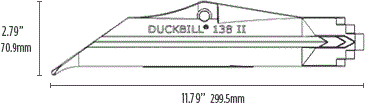

Modell 138
Modell 138 ist der größte der Erde Verankerung, der Anker mit einem 5/16 Zoll (7,9 mm) Seil Modell 138 ist mit einem kleinen Presslufthammer installiert und muss mit Kraftantrieb Stahl getrieben werden verkabelt. Arbeitslast von 22.24kN (2260kg).

Verzinkt Sphäroguss Anchor

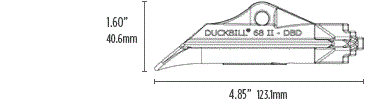

Modell 68-DBD
M68-DBD Entenschnabel-Anker ist für Fels- und harten Böden, und kann mit Energieanlage Geräten verwendet werden.

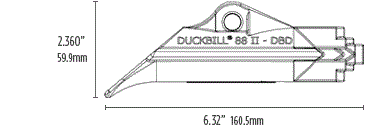

Modell 88-DBD
M68-DBD Bodenanker sind für Fels- und harten Böden, und kann mit Energieanlage Geräten verwendet werden.

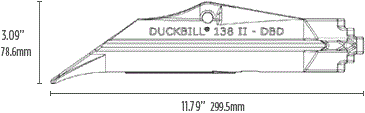

Modell 138-DBD
M68-DBD Erdanker sind felsig und harten Böden, und kann mit Energieanlage Geräten verwendet werden.

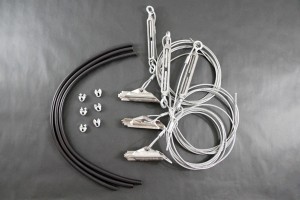

Entenschnabel-Anker können auch im Modell 40 DTS, DTS-Modell 68, Modell 88 DTS, Modell 40 RBK, Modell 68 RBK, Model 88 RBK zusammengebaut werden.

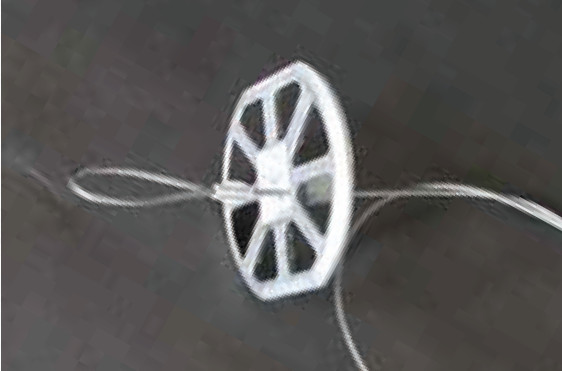

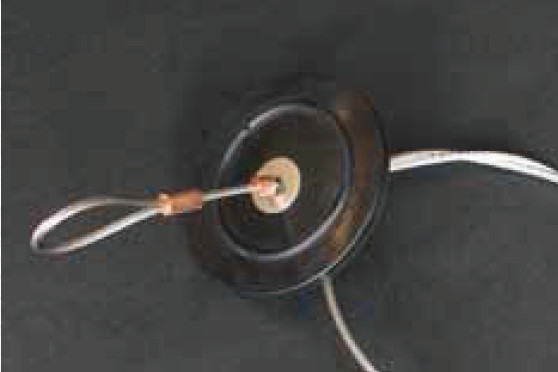

Zubehör:

Manta ray Erdanker / Stingray Erdanker

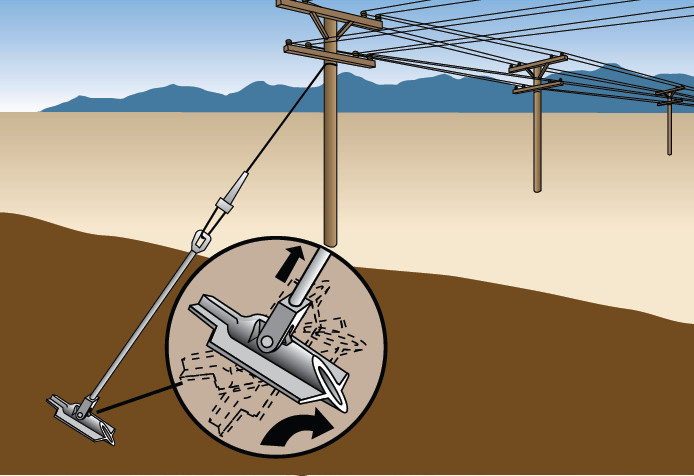

Manta Ray Anker können ultimative Kapazitäten bis zu 180kN, während Sting Ray Anker können ultimative Speicherkapazität von bis zu 440kN haben. Manta Ray Anker in den Boden mit Lufthammer angetrieben. Für die Installation auf begrenztem Zugang Stätten und Landmaschinen der Zugang beschränkt ist Manta Ray Anker definitiv die beste Bodenanker. Manta Ray Erdanker und Sting Ray Erdanker aus feuerverzinktem duktilem Gusseisen. Kompatibel Ankerstangen und Endabschlüsse für guy line oder Stützmauer sind alle vorhanden. Diese Erdanker kann auch aus Edelstahl 316, die eine Lebensdauer von bis zu 120 Jahren vorgenommen werden.

Stingray Erdanker

Manta Ray Erdanker

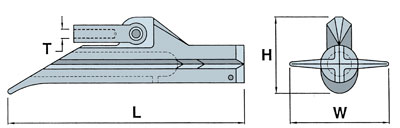

Dimension und Eigenschaften

Note:1. Anchor Werkstoff Sphäroguss
2. Fertig Spezifikation feuerverzinkt ASTM A-123 oder BS729

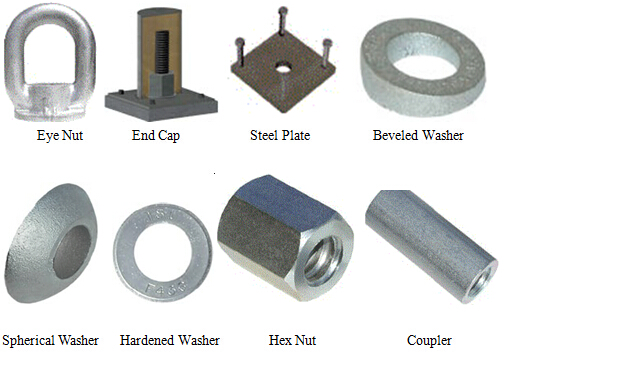

MANTA RAY Anchor und Stingray Anker Zubehör

Installation von Manta Ray Anker / Stingray Erdanker...
1.Führen Sie einen Ankerstange in den Schäkel des Manta Ray Anker / Stingray Anker. Legen Sie die Ankerantriebsstange oder mit dem Auto in die Stahlanker.
2.Passen Sie die Manta Ray Anker / Anker Stingray Positionen und Winkel, und fahren in den Boden
3.Ziehen Sie das Laufwerk aus Stahl. Schrauben Sie die Adaptereinstellung bar auf den Ankerstab.
4.Verwenden Sie den Last Schließfach, führen Sie das thimbleye auf das Ende des Manta Ray Anker / Anker Stingray

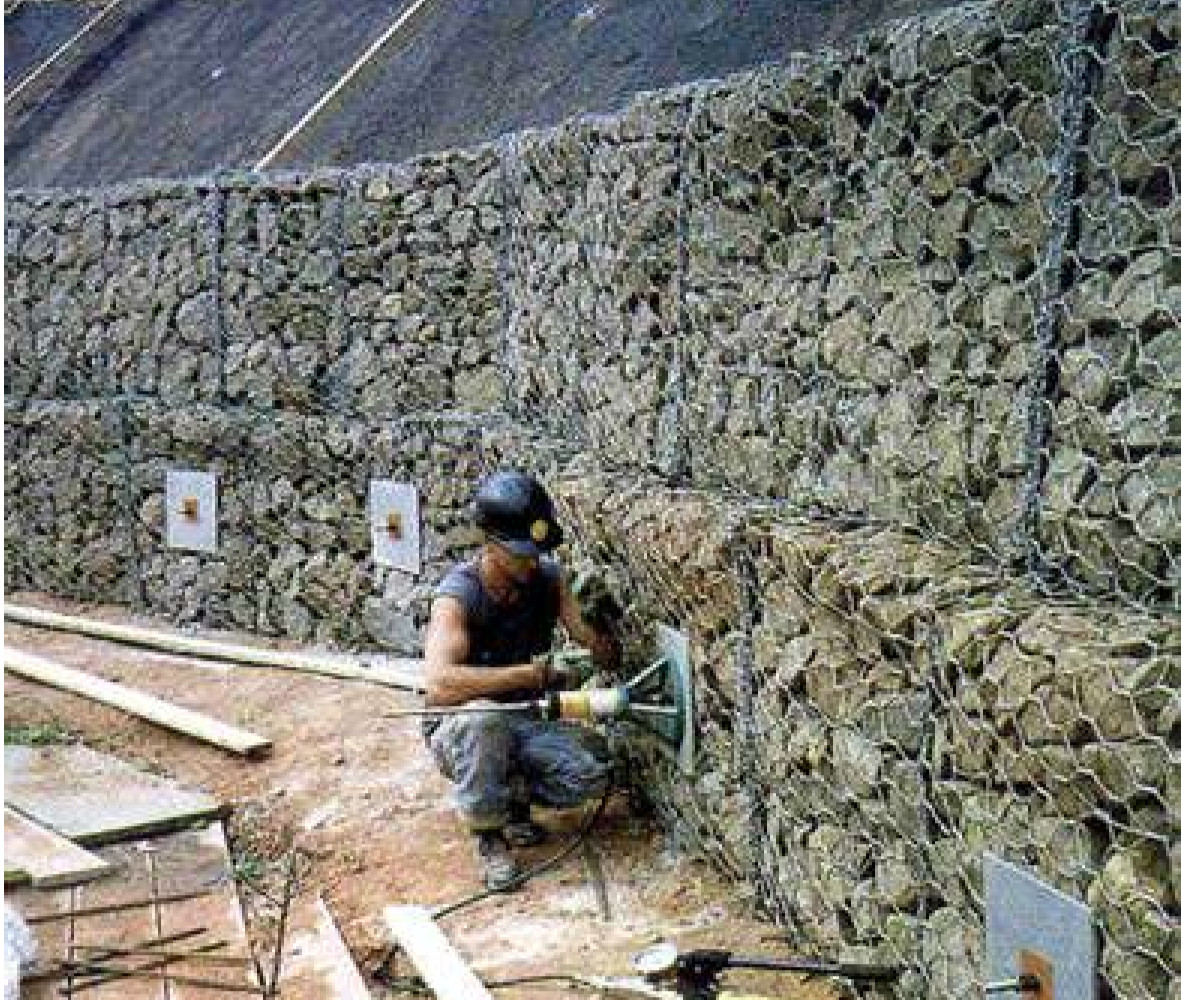

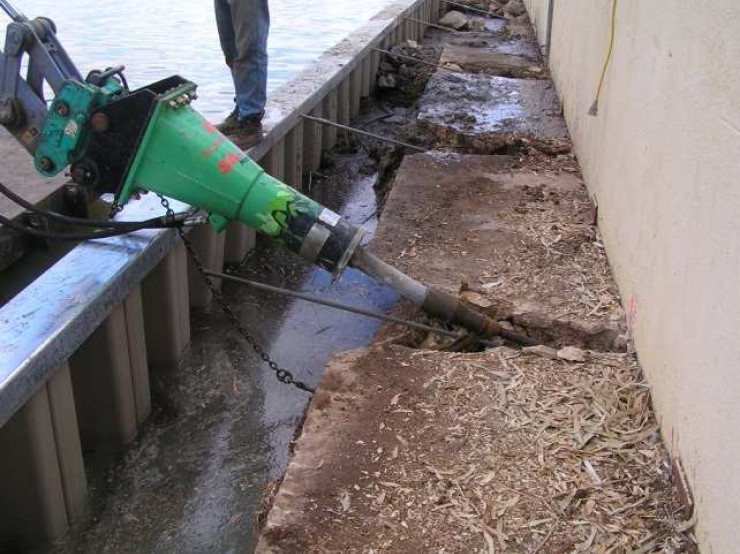

Projektfotos:
