C9 Eckprofile

C14 Steckverbinder

LV20n Steckverbinder

LT Kupplungsstangen



Spundwand Eckprofile werden auch als Kupplungsstangen, Verriegelungen, Eckstapel oder Steckverbinder bezeichnet, die aus Stahlwerkstoffen gerollt werden, um Spundbohlen zu verbinden. Wir können alle Arten von warmgewalzten und kalt geformten oder gewalzten Eckabschnitten, Kupplungsstangen, Verriegelungen, Eckstapel und Steckverbinder. Eckabschnitte müssen dieselbe Verriegelung wie die Spundbohlen haben, sonst können sie sich nicht miteinander verbinden. Eckstapel können Spundwand an Rohre und H-Balken, Spundwand an Spundwand oder Stahlrohre an Stahlrohre anschließen. Es gibt 2 Arten von Eckstapeln, kaltgewalzten Eckstapeln und warmgewalzten Eckstapeln. Es ist Schätzung, dass jedes Jahr die Gesamtmenge benötigt Der Kupplungsstangen auf der Erde ist etwa 5000 Tonnen. Obwohl die Gesamtzahl nicht so sehr ist, spielen die Kupplungsleisten eine wichtige Rolle in der Stahlpfähle. Normalerweise sind Spundwand-Steckverbinder dieselbe Stahlsorte wie Spundwand und Stahlrohre, meist S355GP Stahlgüte. Durch die hochpräzise Fertigung der Profile wird eine sehr geringe Verriegelungsreibung gewährleistet und ermöglicht die mehrfache Verwendung der Eckverbindungen.
Wir haben C9, C14, E21, E22 warmgewalzten Kupplungsstangen und auch kaltgewalzten Verriegelungen.



Warmgewalzte Kupplungsleisten
Warmgewalzte Kupplungsstangen werden verwendet, um larssen und AZ oder Hoesch spundbohlen, einschließlich PU, AU, Japan Typ II, III, IV, IIW, IIIW, IVW usw. Größen zu verbinden. Es gibt mehrere häufig verwendete Größen: C9, C14, C6, Delta 13, Omega 18 Eckprofile. Es gibt auch andere Namen für diese speziellen Profile und Anschlüsse: E20, E21, E22 und Omega Größen.C9 oder E22 Typen sind am häufigsten verwendet und können verwendet werden, um Spundwände und Stahlrohre zu verbinden.

C9 verriegelt

C14 Kupplungsstangen

Omega 18 Steckverbinder

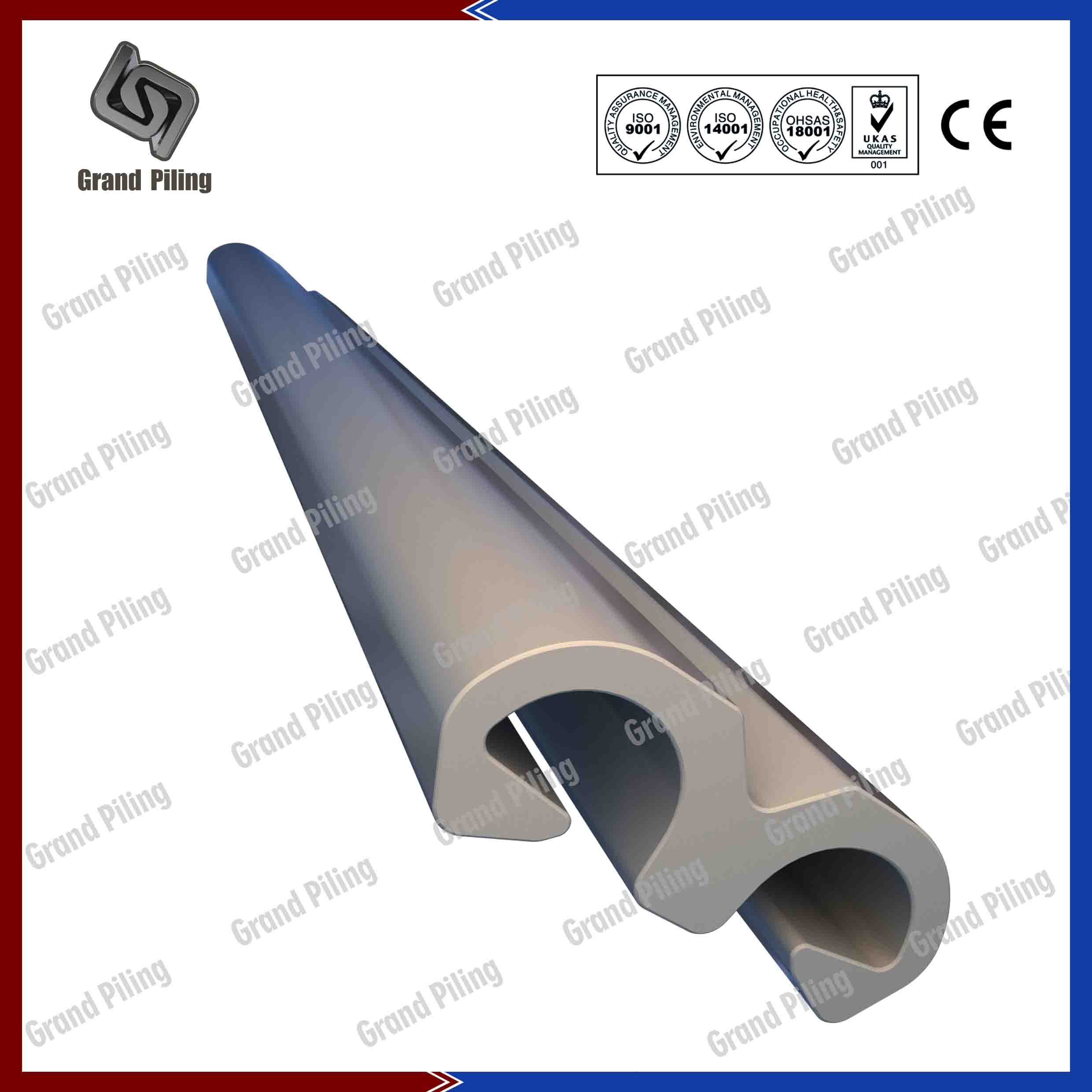

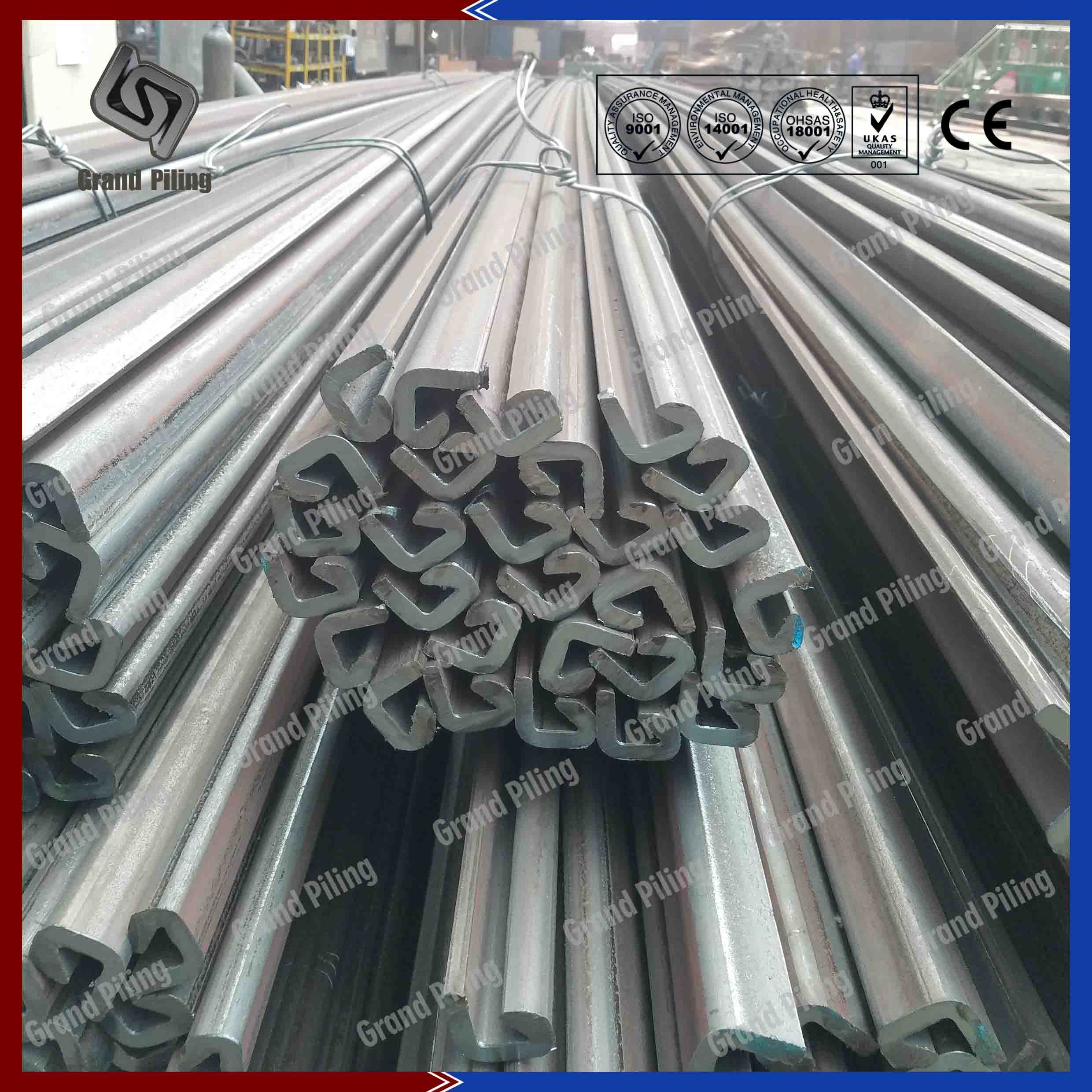

Delta 13 Ecken

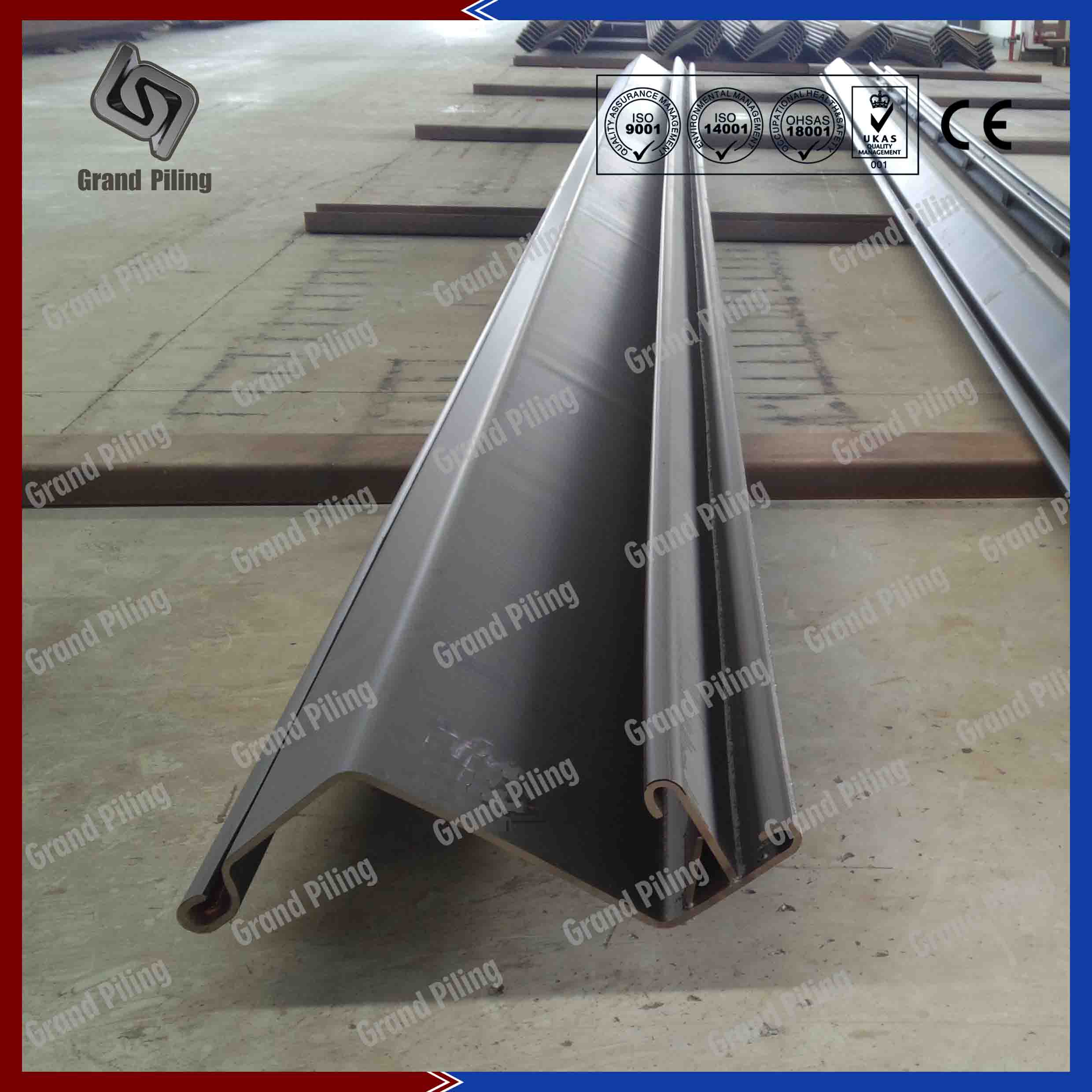

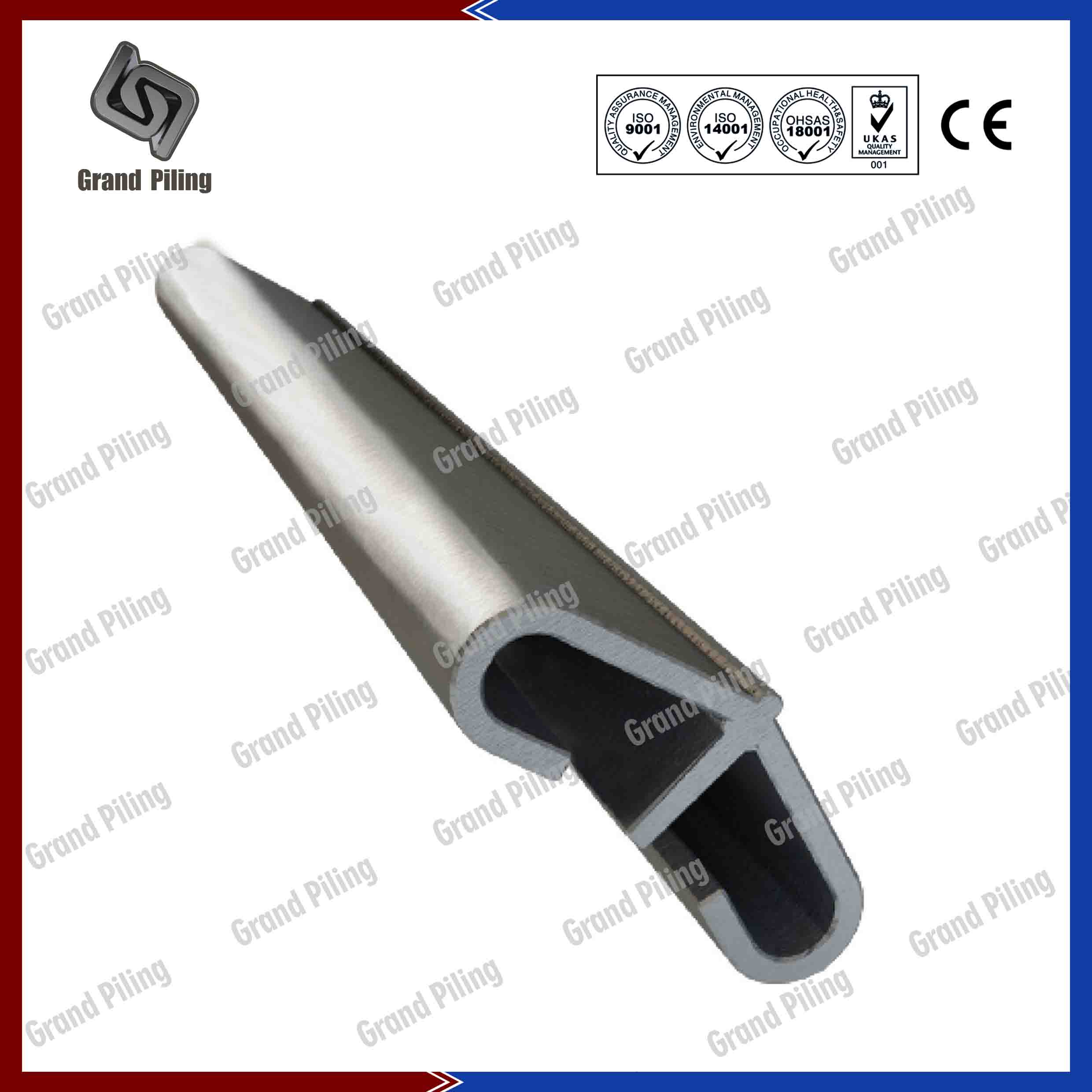

Kaltform Eckprofile
Kaltform Ecke Abschnitte werden verwendet, um kaltgeformte spundwände zu verbinden. Als Haupthersteller in diesen Bereichen können wir Verriegelungen in beliebigen Abschlüssen herstellen. Wir haben unsere eigenen Lösungen und Anschlüsse für C9 oder E22 Verriegelungen und Steckverbinder.Es gibt auch einige Steckverbinder, wie ANY-Z, CF90, CF T-Stück etc.

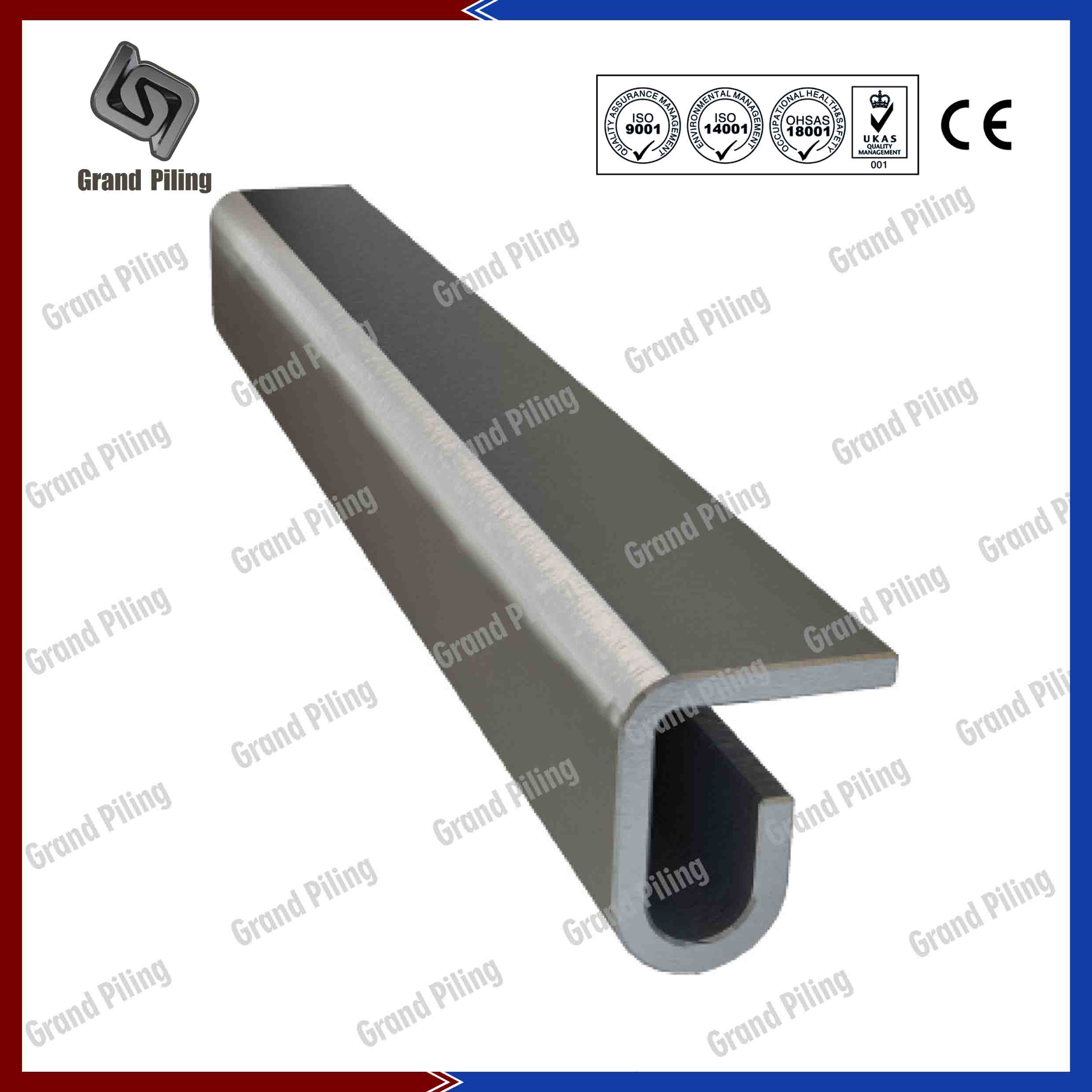

GPC9 Steckverbinder

GPC14 kuppelt

GPC13 Ecken

GPC18 Steckverbinder

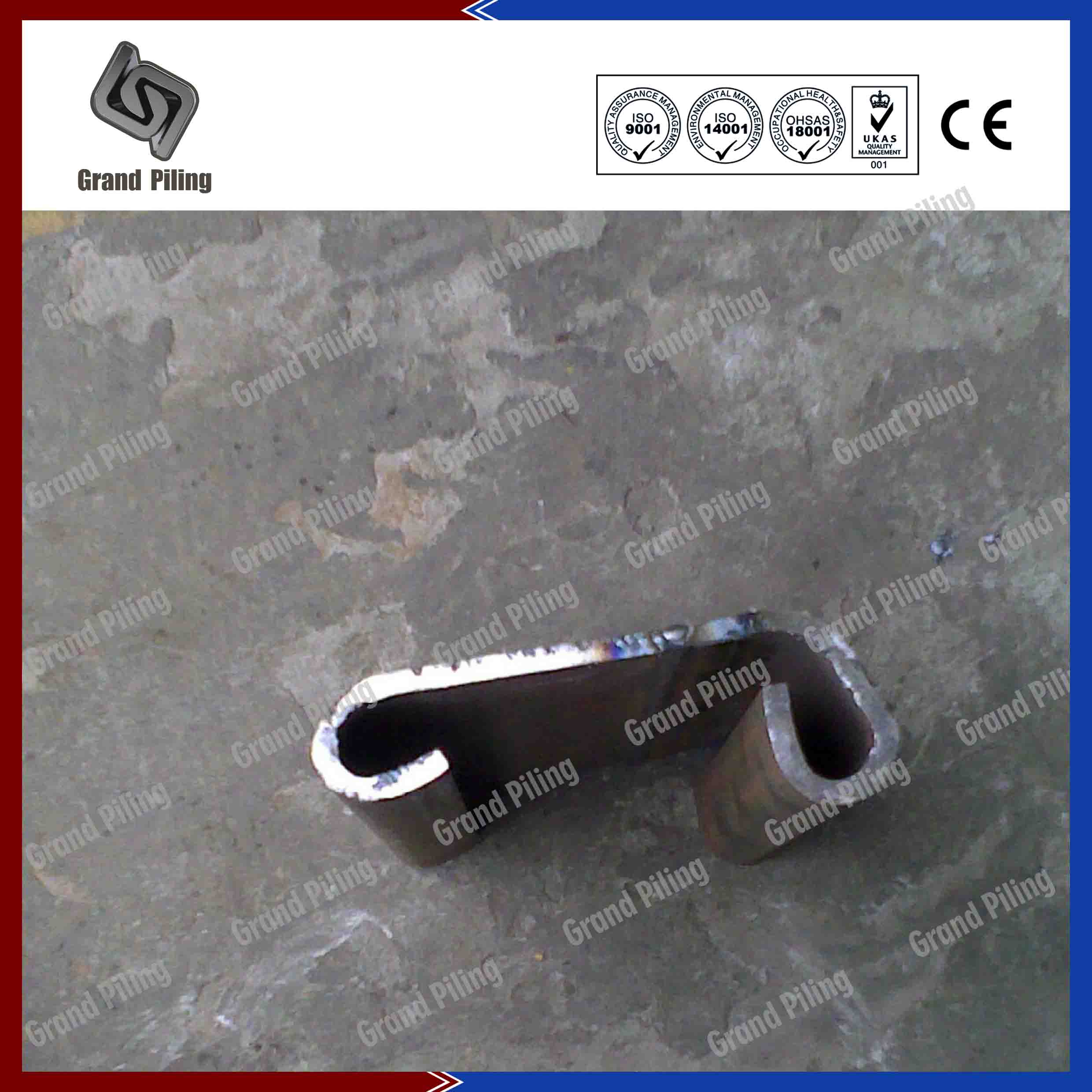

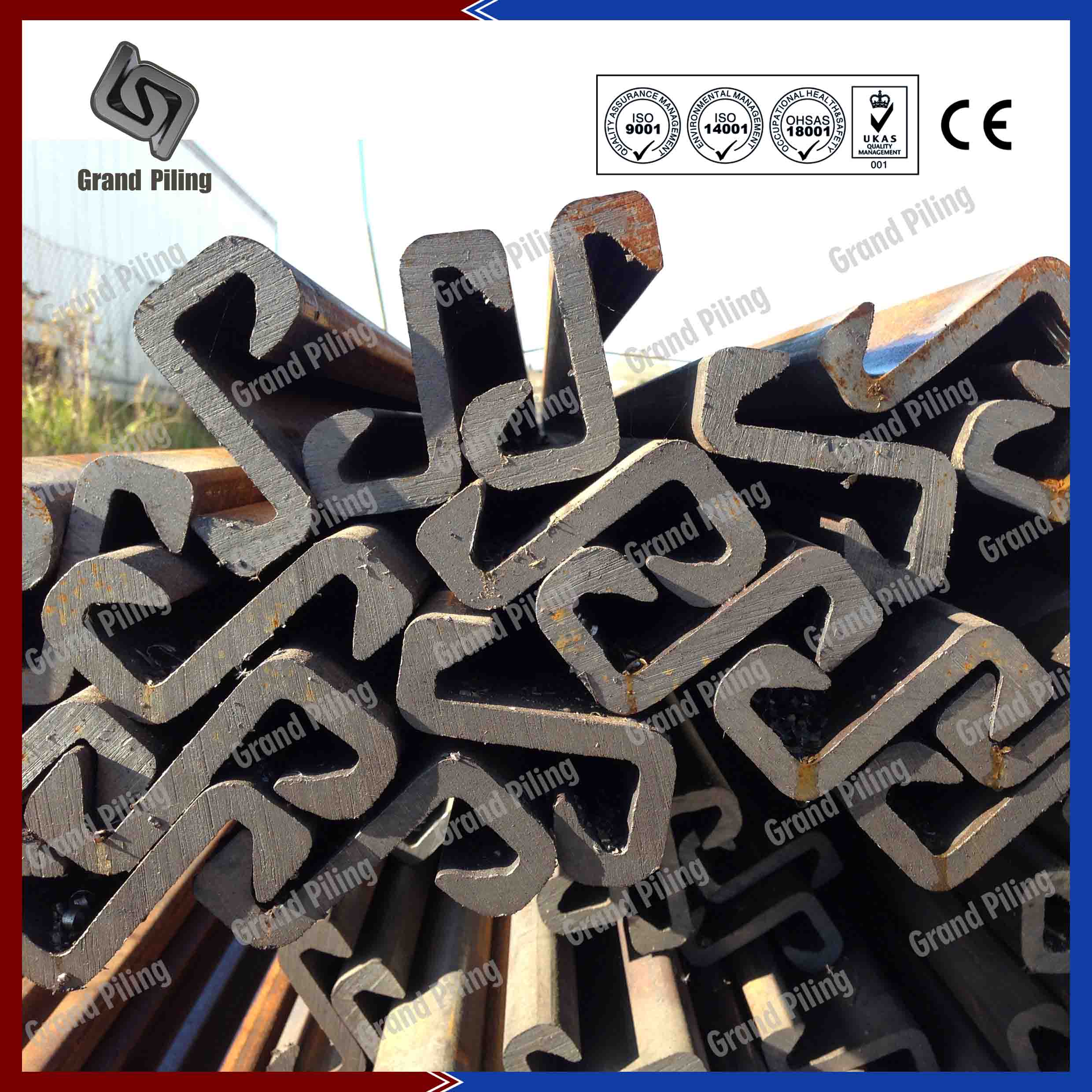

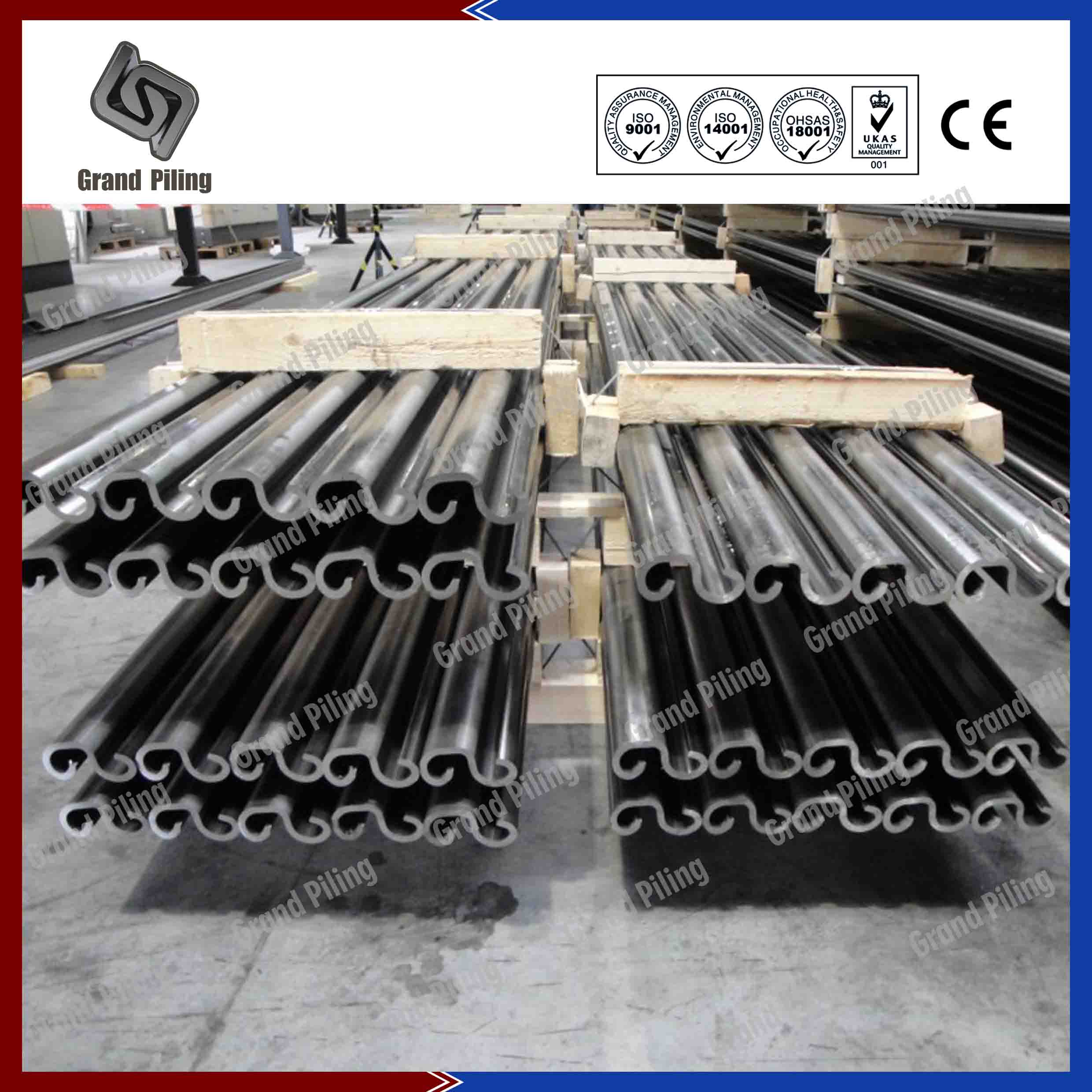

Andere Arten von kaltgewalzten Kupplungsstangen

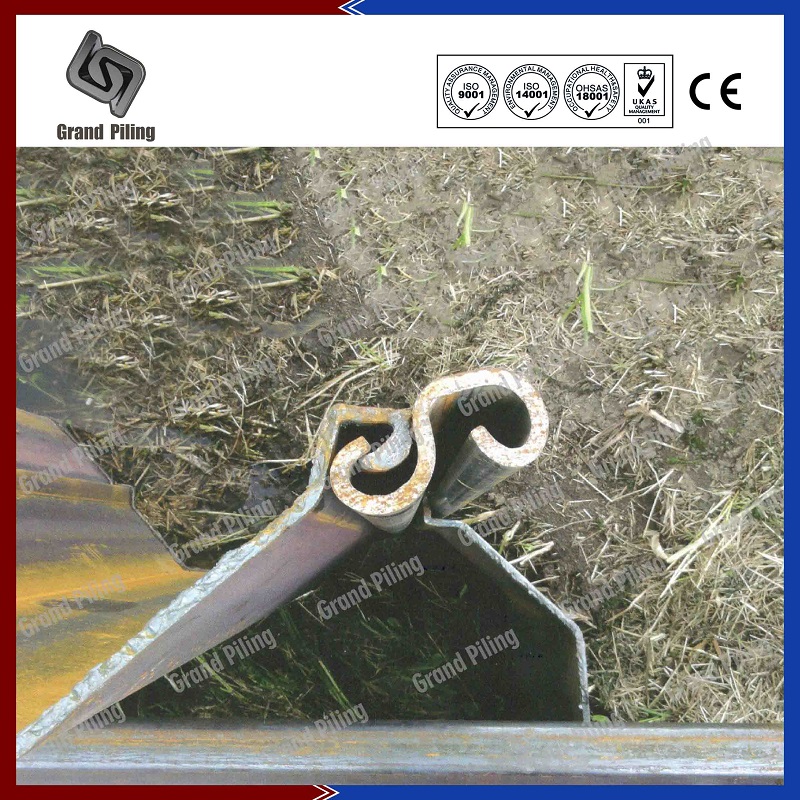

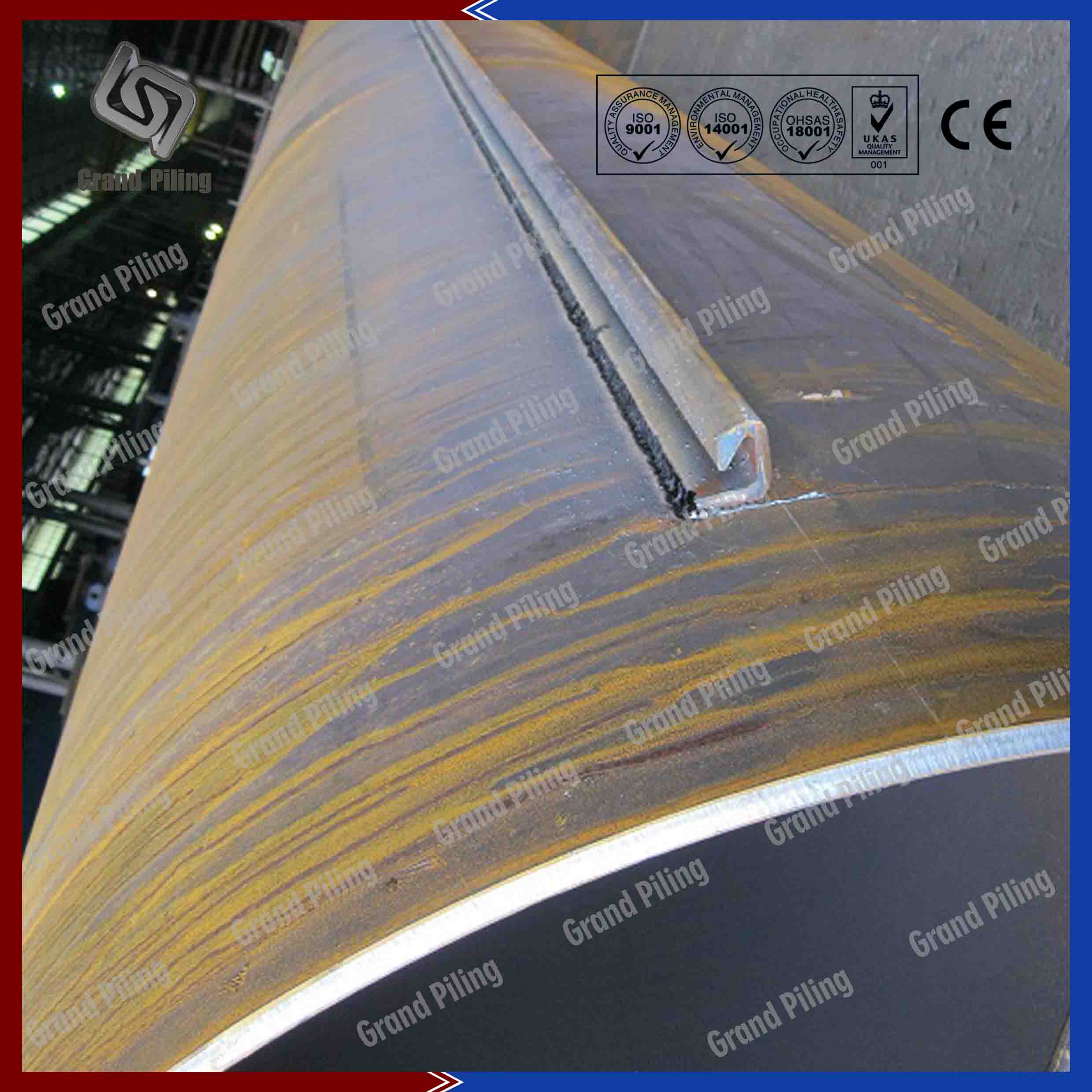

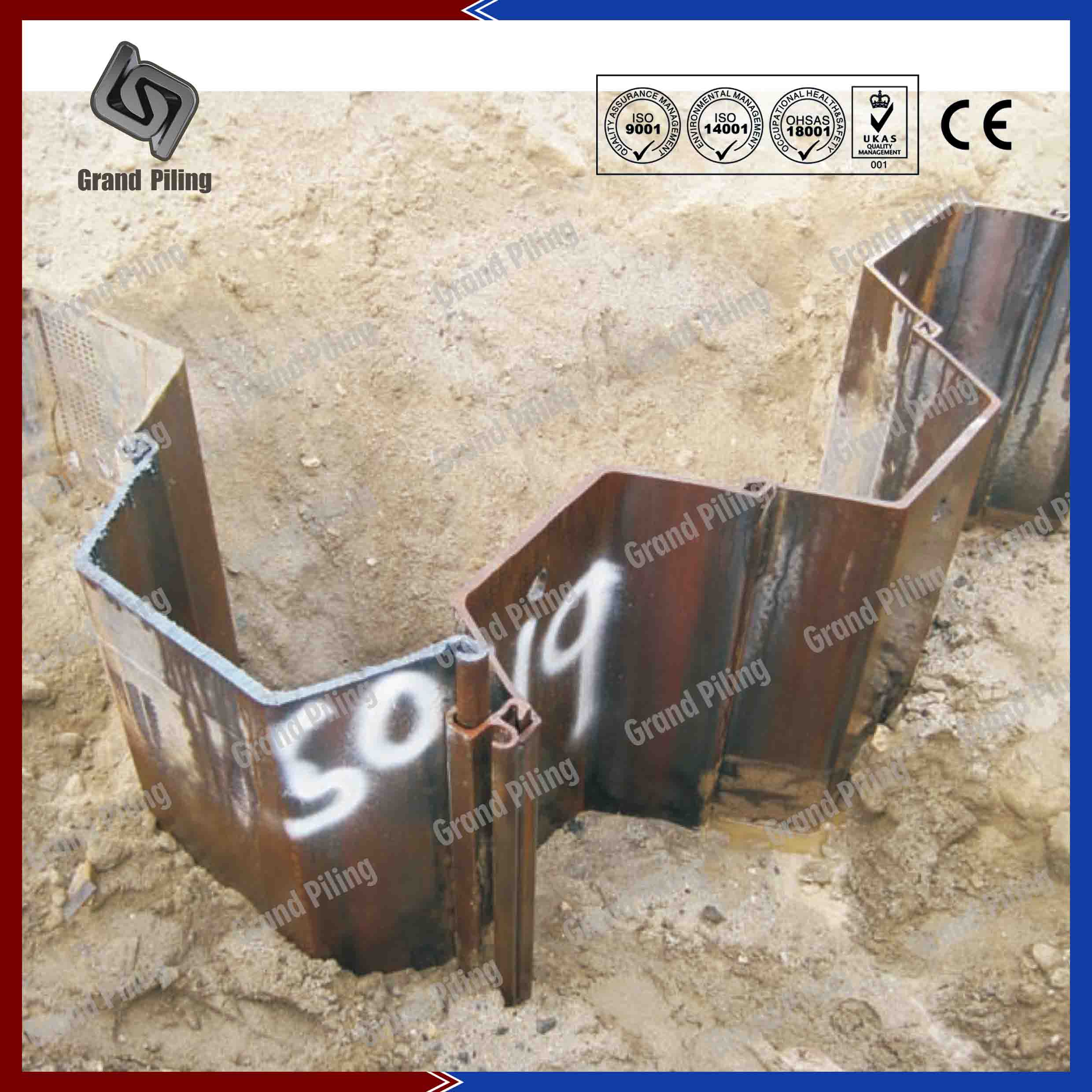

Spundwand-Verbindungen werden in Spundwände-Verriegelungen eingefädelt, bevor sie in den Boden gelangen. Die Unternehmer müssen den Stecker an die richtige Position anpassen. Dann schweißen Eckstapel auf Spundwände. (Spur- oder Punktschweißung ist in Ordnung. Typischerweise reicht eine 250mm lange Schweißnaht, die den Stecker an die Spundwand-Oberseite anbringt). Dann fahren oder extrahieren Sie die Spundbohlen, wie Sie es normalerweise tun.
