Spiralanker Einführung

Spiralanker normalerweise aus drei Komponenten: der Schaft Klinge und dem oberen Ende, die Schraubenpfähle zu einer Struktur befestigt wird. Die Schraube Haufen hat Blei Welle, Verlängerungswelle und Koppler an den leitenden Welle und Verlängerungswelle. Die Wendelplatten sind Schaufeln oder Flüge bezeichnet und sind mit dem Leitungsabschnitt geschweißt. Abhängig von der Anzahl der Klingen auf die Führung Welle geschweißt, nennen Ingenieure der Helix Anker einzelne Blei, Doppel Blei und Dreifach-Führung auf. Die schraubenförmigen Stapel Klingen können auch auf die Verlängerungswelle angeschweißt werden. Das obere Ende ist entweder mit einem geschlossenen Auge für Seil- oder Kettenverbindungen (nicht vorhanden Schraubenschlüssel Schraubenanker) oder zur Sicherung von Platten und Muttern (eine spiralförmige Halterung, egal Standardhalterung, leichte Bügel, Retrofit-Halter oder Schwerlastbügel könnte Gewinde in vielen Anwendungen eingesetzt, wie Push-Piers, Deckenpfeiler, Tiefgründungen) Das obere Ende gefälscht werden können Augenankerstange, in Variationen von Einzelstrangankerstange, Doppelstrangankerstange, dreifachen Strang Ankerstange oder Fingerhut Ringschraube Ankerstangen , Homosexuell-Adapter (erhältlich in Einzelstrang-Adapter, Doppelstrang-Adapter, Dreifachstrang-Adapter).
Es gibt viele verschiedene Namen für die Helix-Anker / Spiralanker, wie Schraube Haufen, Dübel, spiralförmigen Haufen, spiralförmigen Pfeiler, Drehmomentanker , Schnecke Schraubpfähle, Schraubendrehmoment Anker, helix Stapel bedeuten dasselbe. In Abhängigkeit von den Anwendungen der Schraubenpfähle , sind drei Begriffe in der Regel eingesetzt. Helical Pier werden in der Regel verwendet werden, um in axialer Kompression geladen werden. Spiralanker bezieht sich normalerweise auf einer spiralförmigen Haufen in axialer Spannung geladen. Helical Haufen traditionell beschreibt eine Tiefgründung, die sowohl Zug- und Druckbelastungen standhält.
Spiralanker in den Boden mit leistungsstarken Hydraulik Bohrmotoren verschraubt. Bohrmotoren kann verfolgt Minibaggern oder kleiner tragbare Bohrmotoren mit anderen Ankersystem oder Pfahlsystem .Im Vergleich montiert werden, haben Spiralanker viele Vorteile.

Schraubpfahl Vorteile:
1. Die spiralförmige Stapel Installation ist sehr einfach. Reduzierte Vibration und keine Geräusche während Helix Pier erreicht ist installiert. Keine Beute für umgebenden Böden. Für Tiefgründung ist auch kein Problem.
2.Die spiralförmige Mole kann sowohl Zug- und Druckbelastungen Anwendungen entwickelt werden.
3.Verzinkt Spiralanker haben geringere Kosten, während für eine längere Zeit dauern
4. Verschiedene Leitabschnitt Welle und Verlängerungswelle gewählt werden kann. Verschiedene nos schraubenförmigen Schaufeln können angewendet werden, um verschiedene Lasten zu erzielen. und spiralförmige Halterung, Strombügel, Torch und Deckenhalterung, Hebehalterung, spiralförmigen Kappe etc. zugeführt werden kann, um alle Erdanker zu erfüllen.
5.Schraube Pfahl kann verwendet werden, wo andere Anker oder Stahlpfähle können nicht verwendet werden. Die Schraube Haufen ist ideal für Räume begrenzter Zugriff oder eingeschränkten Arbeitsbereich. Und den Bau von Dübel nicht durch hohen Grundwasserspiegels bewirkt. Die spiralförmige Stapel ist abnehmbar und wiederverwendbar.

Seit Schraubenpfähle haben so viele Vorteile, sie auf der ganzen Welt seit fast 200 Jahren verwendet.
Wie Spiralanker tieback, spiralförmigen Bodennägel. Schraubendruck Piers, spiralförmigen Mikropfähle, Unterbau, Decke heben, Platte Pier, Stützmauer, Boden Solarmontagesystem, Marineanwendungen. etc.

Die Schrägpfähle sind aus verzinktem Stahl. Normalerweise gibt es drei Arten von Wellenmaterialien: runde Welle Spiralanker, Vierkant Spiralanker und quadratische Spiralanker.

Runde Welle Spiralanker

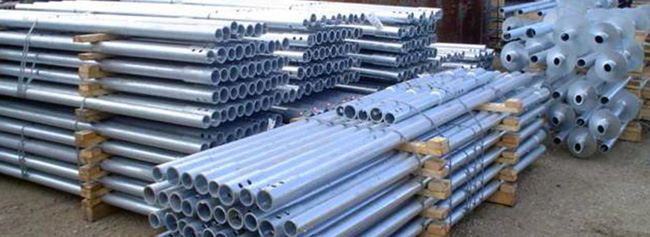

Hergestellt aus hochfestem nahtlose Pfähle, haben runde Welle Spiralanker normalerweise höhere Widerstandsmoment und Biegeleistung. Hohlrundwellenschraubenpfähle auch sowohl Zug- und Druckanwendungen eingesetzt wurde, ist es besonders geeignet für Druckbelastung Anwendungen, da die runde Welle pier weist eine weit überlegene Seitenstabilität (die Kraft zum Verdrehen und Durchbiegung zu widerstehen), ebenso wie es größere Traglasten.

Round Welle Wendelförmigen Pier Abmessungen

Round Welle Ankermaterial: Nahtlose hohe Zug-Rohr, passt sich an ASTM A500 Güteklasse B

Solide Quadratische Welle Schraubpfahl

Festkantwelle wendelförmigen Pfeilern und Helix Flüge, bereit versendet zu werden

Vierkantwelle bar Spiralanker ist ein kompakter Abschnitt im Vergleich zu ähnlichen Größen von Rohrwelle wendelförmigen Pfeiler, was bedeutet, Vierkantwelle Anker können größere Bodenpenetration zu erreichen. Dieser Vorteil ist sehr wichtig für Zugband, Bodennägel, Spundwände, Spundwandanwendungen . Solide Kantwelle Schraubenhaufen kann auch durch oder in dichten Böden oder Grundgestein Schichten eindringen leichter. Kantwelle Spiralanker erhebliche Tragfähigkeit und werden sowohl in Zug- und Druckanwendungen eingesetzt.
Der feste Vierkantwelle wendelförmigen Stapel von 40Cr oder 45 # Stahl, verzinkt. Andere Abmessungen können auch geliefert werden. Die Lebensdauer einer verzinkten Vierkantwelle spiralförmigen Pfeiler können mehr als 150 Jahre.

Solide Kantwelle wendelförmigen Pier Abmessungen:

Vierkant Schrauben Pier
Vierkantwelle Spiralanker sind aus hochfestem Stahl Vierkantrohren hergestellt. Wenn Spannung ist die primäre Überlegung bei der Anker-System, werden Vierkantwelle Pfeiler normalerweise verwendet. Vierkant Schraubenpfähle können mehr Verformung / Twist, bevor Quadratwellenbruch zu widerstehen. Also nicht so erfahrene Arbeitskraft kann auch gut installieren Sie die Vierkantwellen. Quadratrohrwelle wendelförmigen Pfeilern haben einige andere Vorteile gegenüber runde Welle Spiralanker: größere Zugfestigkeit und Streckgrenze, erhöhte Sicherheitsfaktor, höhere Drehmomentkapazität etc ..

Vierkantwelle Spiralanker Abmessungen:

Alle helix Vorderkanten geschärft werden und Felsen gehauen und 45 Grad, so dass die Erde Dübel wird mehr glatt und leicht in den Boden schrauben.
Alle Wendelplatten werden im Werk von ASTM A36 warmgewalztes Blech gefertigt. Verzinken ASTM A153-Standard entsprechen für heiße eingetauchte Zinkbeschichtung.

Schraubpfahl Zubehör:

Helical Untermauerung Halterung: Wir können Schraubanker Halterungen, Stützwinkel, Deckenhalterung, leichte Halter oder anderen Klammern nach Projektanforderungen zu produzieren.
Guy-Adapter werden in der Regel für die Vierkantwelle Spiralanker Verlängerung. Guy-Adapter kann in Einzelstrang-guy-Adapter, Doppelstrang-guy-Adapter, dreifachen Strang Adapter sein. Guy Adapter sind feuerverzinkt ASTM Specification A153 Klasse C erfüllen

No-Schraubenschlüssel Screw Anchor

No-Wrench Schraubenanker ist fester geschmiedet Augenanker mit einer Helix mit der Welle verschweißt. Keine Schlüssel Dübel sind voll feuer für lange Beständigkeit gegen Rost verzinkt. Der Anker kann leicht von Hand oder Maschine installiert. Auf der Stange befindet sich eine große Öffnung, um eine Wendestange zum Einschrauben des Ankers nach unten zulassen. Das Auge wird auch in einen Adapter zur Verfügung zu passen, so dass die Dübel darf Leistung installiert werden. Wenn Anlagen erfolgt manuell, legen Sie eine Bar durch das Auge und schrauben Sie den Schraubenschlüssel nicht Schraubanker in Einklang mit dem Kerl.

Keine-Wrench Schraubenanker Abmessungen

Andere Größen sind auf Anfrage ebenfalls erhältlich.
