DYWIDAG Stabanker Anchors

DYWIDAG Stabanker Anker sind ein aktiv gespannt Erdanker System und entsprechen 4125 und EN 1537 Vorschriften nach DIN. Aufgrund der aktiven Spann, antizipierte Verformungen des Systems und Deformationen im Tiefbau Maßnahme minimiert oder vollständig eliminiert. Dies gilt sowohl für temporäre Strukturen (zum Beispiel temporäre Grube Unterstützungssysteme) und permanente Raffrosetten.

Per Definition besteht ein DYWIDAG Stabanker aus drei Hauptkomponenten:
1. Verbundlänge: Die DYWIDAG Stabanker im Bohrloch unter Verwendung von Mörtel (Zement-Mörtel) befestigt ist, und können die Kräfte auf die tragende Boden über Bindung und Hautreibung übertragen.

2. Unbonded Länge: Die Bar ist entkoppelt von dem Bohrloch mit einem Glattrohr (Ummantelung) verwendet, so dass es frei in der ungebundenen Länge erstrecken kann. Auf diese Weise kann eine Spannung auf das Verankerungssystem angewendet werden.

3. Ankerkopf: Der DYWIDAG Stabanker Kopf überträgt die Ankerkraft auf die Unterkonstruktion und damit auf die Struktur, die verankert werden muss

Sobald der Mörtel ausreichend ausgehärtet ist, wird die Tragfähigkeit der einzelnen Anker während einer Zulassungsprüfung getestet.

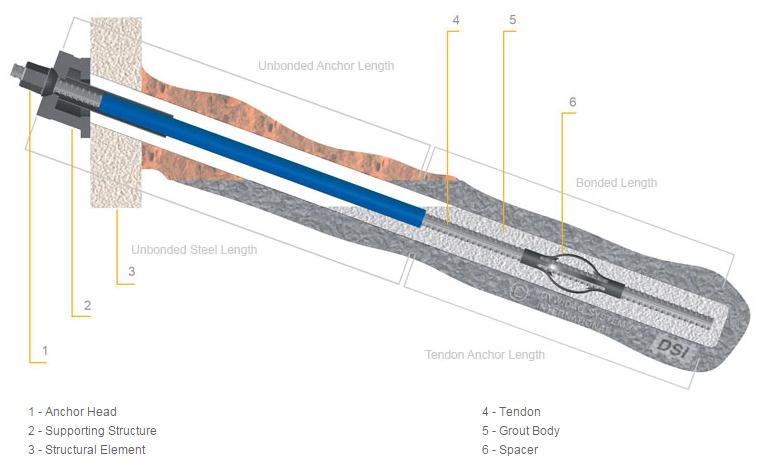

Bar Anchor Zeichnung
