Typ III Stahlbohle

Das Design des Typ III Stahlbohle wurde in Übereinstimmung mit den Anforderungen der BS5950-1 geführt. Der Effekt der Wandbiegung bekannt wegen Spannungsumlagerungen in der Erde, um das Moment auf dem Stapel zu verringern. Diese Reduktion könnte erheblich sein, wenn die Ablenkung ist groß. Wall Design Berechnungen Reports und ein Strukturfaktor von 1,2 für statische Bedingungen und 1.1 für seismische Bedingungen gehalten.

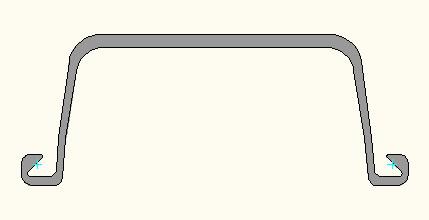

Alle Typ 3 Spundbohlen werden zusammen mit allen anderen Bereichen von der Arcelor warmgewalzten Bereich mit Ausnahme des geraden Bahnbohlen ineinander greifen. Der Reduktionsfaktor, & eta; D, definiert als das Verhältnis der reduzierten Moment auf den theoretischen Moment unter strengen Bedingung wird empirisch mit Hilfe einer Aufbauplan bestimmt. SP-III Spundwände werden in der Regel ohne Umgang mit Löchern geliefert. Falls gewünscht, können sie bereitgestellt werden, wie unten auf der Mittellinie des Querschnitts veranschaulicht.

Bei der Ermittlung erforderliche strukturelle Kapazität wurde die volle Streckgrenze des Materials genutzt.
Kapazität der Hauptwand-Komponenten wurde dann mit den in Sicherungs bestimmt Lasten verglichen. Alle SP-3 Spundwand können miteinander außer Typ FSP, NS-SP, SKSP, TSP, GSP verriegelt werden. Geben Sie ISP, JSP, KSP, NKSP JFE, JFESP sind 400x125x13 Abmessungen .. Für Stahlpfahl Moment Reduktion darf, da das Material elastisch ist, und es wird unter seitlicher Belastung abzulenken. Daher wird die oben angegebenen starren Balken Lösung über Design, das mit großem Abstand manchmal sein könnte führen.

Abschnitt Größe Querschnittsfläche Masse Trägheitsmoment Modul von Abschnitt
Breite Höhe Dicke Stapel Wand
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
400 125 13 76.4 60 150 16800 1340
